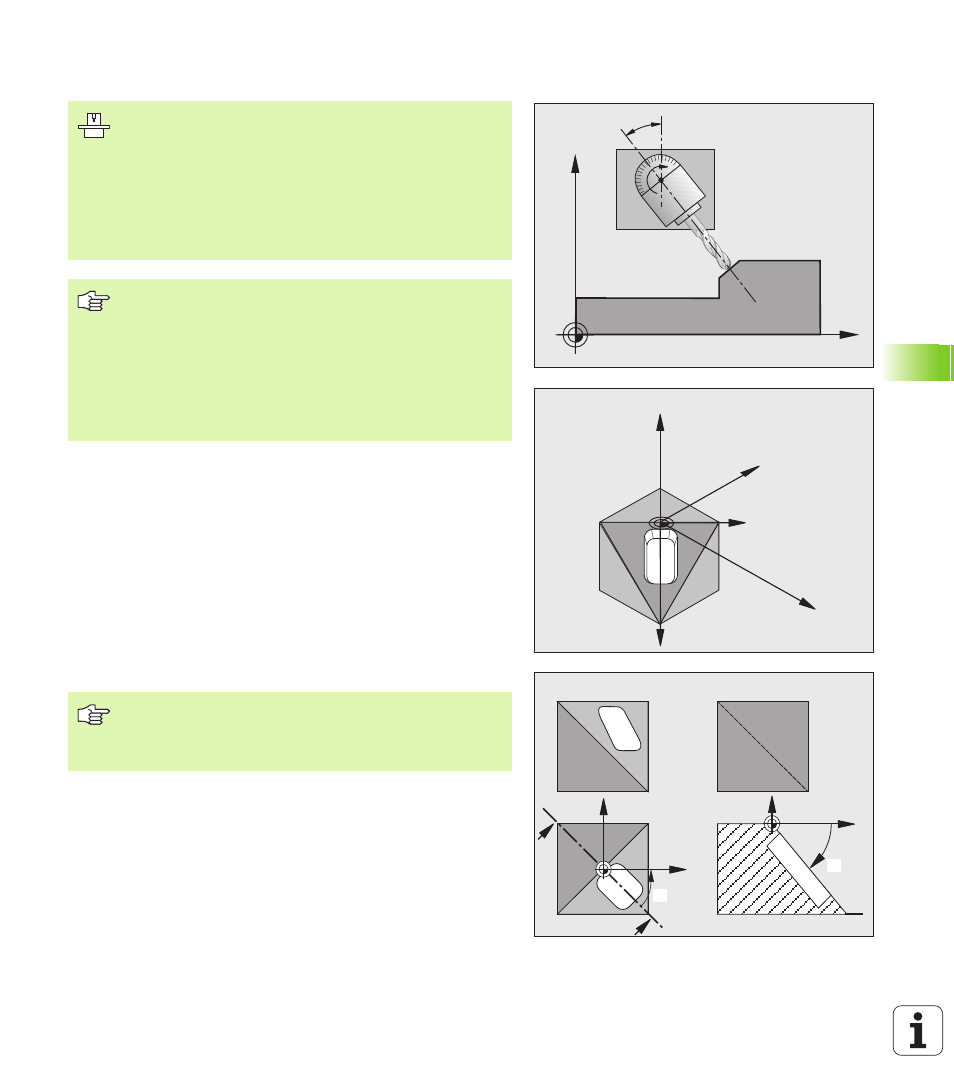

ПЛОСКОСТЬ ОБРАБОТКИ (цикл 19, ПО-опция 1)
Действие
В цикле 19 определяете положение плоскости обработки – значит
положение оси инструмента относительно жёсткой системы
координат станка – путём ввода углов наклона. Можете двумя
способами назначить положение плоскости обработки:
„ Непосредственный ввод положения осей наклона
„ Описание положения плоскости обработки с помощью вплоть
до трёх поворотов (пространственный угол) жёсткой системы
координат. Вводимый пространственный угол получаете,
прорезая перпендикулярно наклонённую плоскость обработки и
наблюдая этот прорез с оси, по которой хотите наклонять. Имея
два пространственных угла однозначно определено уже таким
образом любое положение инструмента в пространстве.
Если программируете положение плоскости обработки через
простарнственный угол, УЧПУ расчитывает автоматически
требуемые для этого положения углов осей наклона и
откладывает их в параметрах Q120 (A-ось) до Q122 (C-ось).
Возможны два решения, УЧПУ выбирает –исходя из нулевого
положения осей вращения – путь, которая короче.
Последовательность поворотов для расчёта положения
плоскости определена: сначала УЧПУ поворочивает A-ось, потом
B-ось и наконец C-ось.
Z
X
B
X
Z
Y
X'
Y'
Z S
S
S-S
X
B
Y
X
C
Функции для наклона поверхности обработки
приспособливаются производителем к УЧПУ и к
станку. В случае определённых наклонных головок
(наклонных столов) производитель станка определяет,
как интерпретируются УЧПУ программированные
углы: как координаты осей вращения или угловые
компоненты наклонённой поверхности. Обратите
внимание на информацию в руководстве по
обслуживанию станка.
Наклон плоскости обработки производится всегда
вокруг активной нулевой точки.
Если используете цикл 19 при активной M120, тогда
УЧПУ отменяет коррекцию радиуса и заодно
автоматически также функцию M120.
Основы смотри „Наклон плоскости обработки (ПО-
опция 1)”, страница 91: Прочитайте внимательно этот
фрагмент текста.
Обратите внимание на то, что положение наклонённой
системы координат и тем самым движения
перемещения в наклонённой системе зависять от того,
как Вы описываете наклонённую плоскость.
