290 6 Программирование: программирование контуров
6.8
Пе
ре
ра
бо
тка
данных
DXF (
опция
программног
о
обе
спе
чения
)

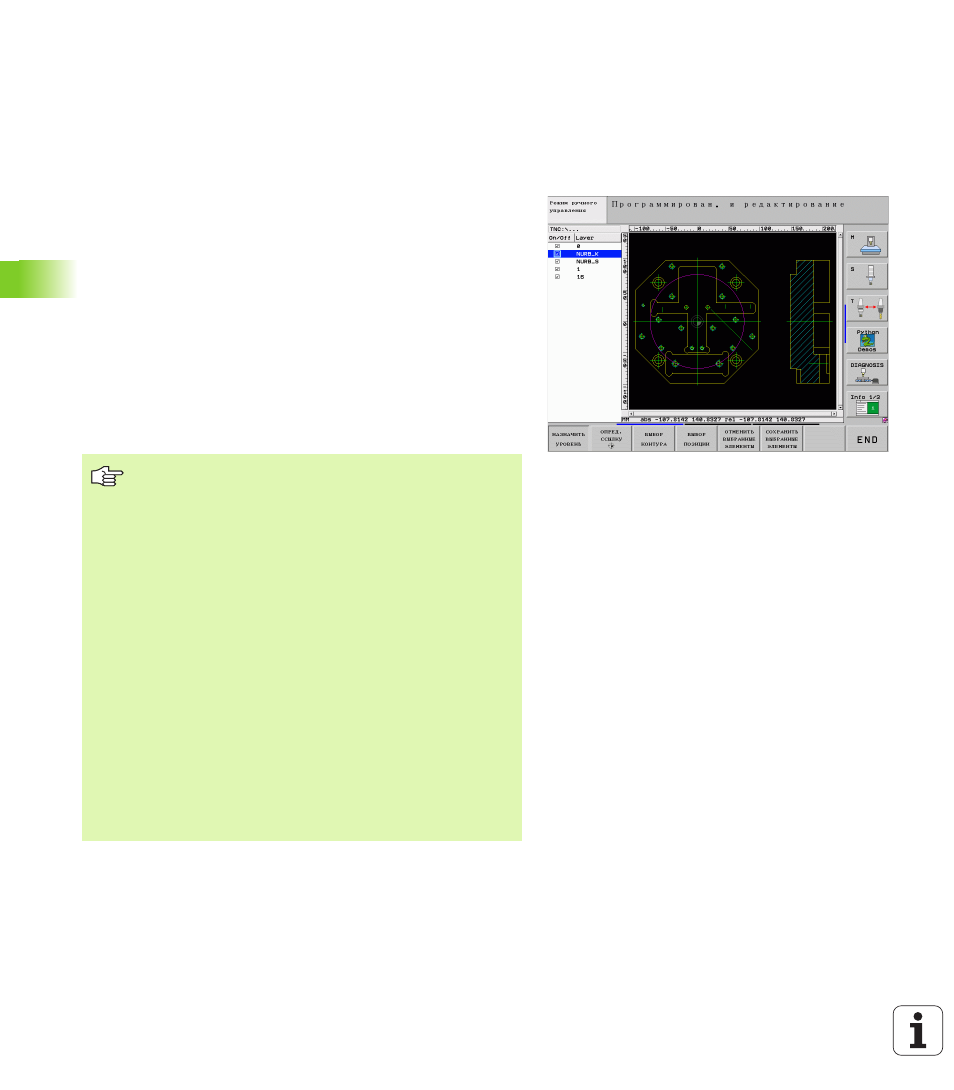

6.8 Переработка данных DXF
(опция программного
обеспечения)
Применение
Созданные в системе CАПР файлы DXF можете открыть прямо в
УЧПУ, дя извлечения контуров или позиций обработки а также
сохранения этих в качестве программ с диалогом открытым
текстом или в качестве файлов пунктов. Получаемые путем
селекции контура программы с диалогом открытым текстом
отрабатываются также на управлениях УЧПУ старших моделей,
так как программы с диалогом открытым текстом содержат только
L- и CC-/C-кадры.
Если DXF-файлы перерабатываются оператором в режиме
работы Программирование/редактирование, тогда УЧПУ
генерирует программы контура с расширением файла .H и файлы
точек обработки с расширением .PNT. Если DXF-файлы
перерабатываются оператором в режиме работы smarT.NC, тогда
УЧПУ генерирует программы контура с расширением файла .HC
и файлы точек с расширением .HP.
Обрабатываемый файл DXF должен сначала быть
записан на жестком диске УЧПУ.
Перед загрузкой в УЧПУ следует обратить внимание,
что имя файла DXF не должно содержать пустых
знаков или недопускаемых спецзнаков (смотри
„Названия файлов” на странице 116).
Откываемый файл DXF должен содержать как
минимум один уровень.
УЧПУ поддерживает самый распространенный
фомрмат DXF, а именно R12 (соответствует AC1009).
TNC не поддерживает двоичного формата DXF. При
создании файла DXF из программы CAD или
графической программы следует обратить внимание
на то, чтобы сохранять файл в формате ASCII.
В качестве контура можно выбирать следующие
элементы DXF:
„ LINE (прямая)
„ CIRCLE (полный круг)
„ ARC (делительная окружность)
