Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04)
Страница 567
HEIDENHAIN iTNC 530
567
9.2
Функция
PLANE:
нак
л
онение
пл
о
с
ко
сти
обрабо
тки
(
опция
ПО
1)
Выбор вида трансформации (ввод опционально)

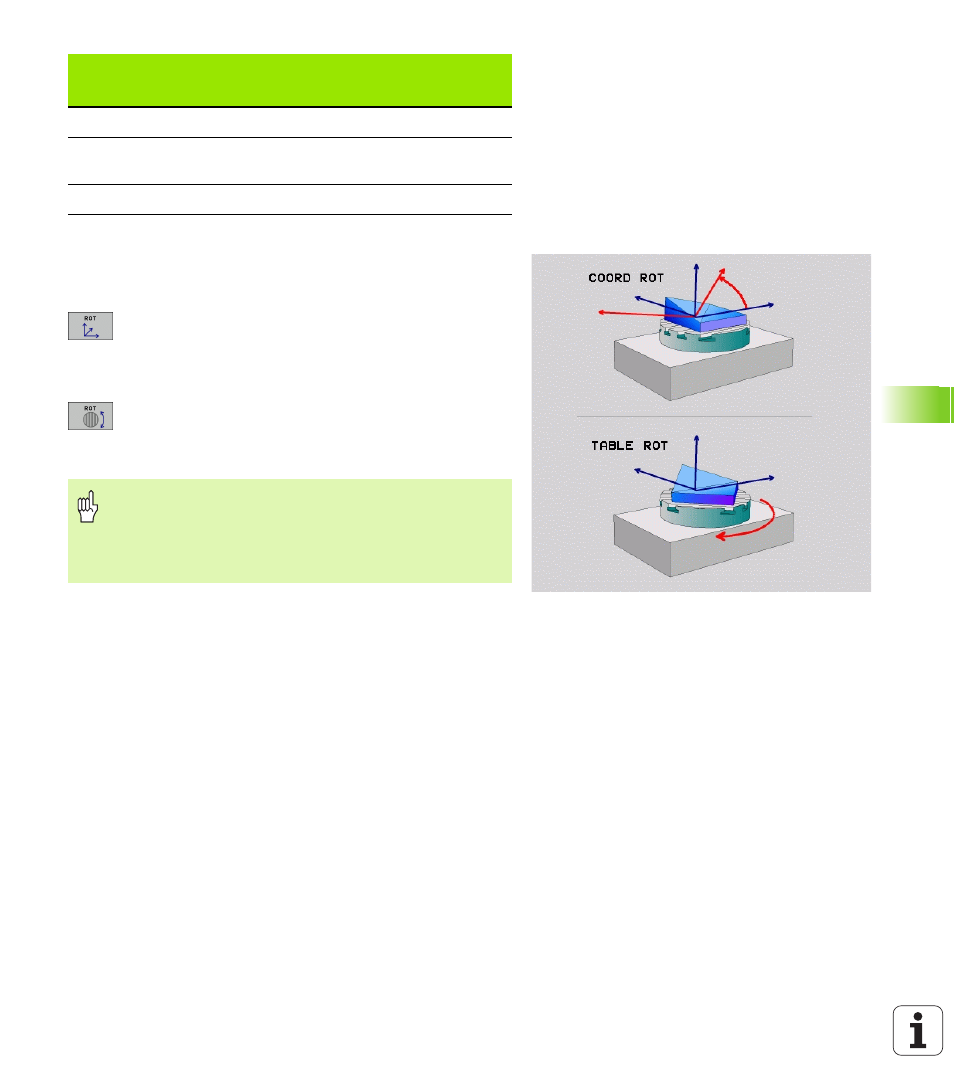

Для станков с поворотным C-столом, находится в распоряжении
функция, с помощью которой можете определить вид
трансформации:
COORD ROT определяет, что функция PLANE
должна поворочивать систему координат на
дефинированный угол. Поворотный стол не
перемещается, компенсация вращения
выполняется арифметически
TABLE ROT определяет, что функция PLANE
должна поворочивать стол на дефинированный
угол наклона. Компенсайия выполняется путем
поворота обрабатываемой детали
–90 < A < +10
A+0, C+0
не прогр.
A–45, C–90
–90 < A < +10
A+0, C+0
+
Сообщение об
ошибках
Без
A+0, C-135
+
A+45, C+90
Конечный
выключатель
Позиция
старта
SEQ
Результат
установления
осей
При использовании функции PLANE AXIS функции
COORD ROT и TABLE ROT не действуют.
Если используется функция TABLE ROT в сочетании с
поворотом и углом наклона 0, тогда TNC наклоняет
стол на определенный для поворота угол.
