256 6 Программирование: программирование контуров
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
уг
о
льные
к
оор
динаты

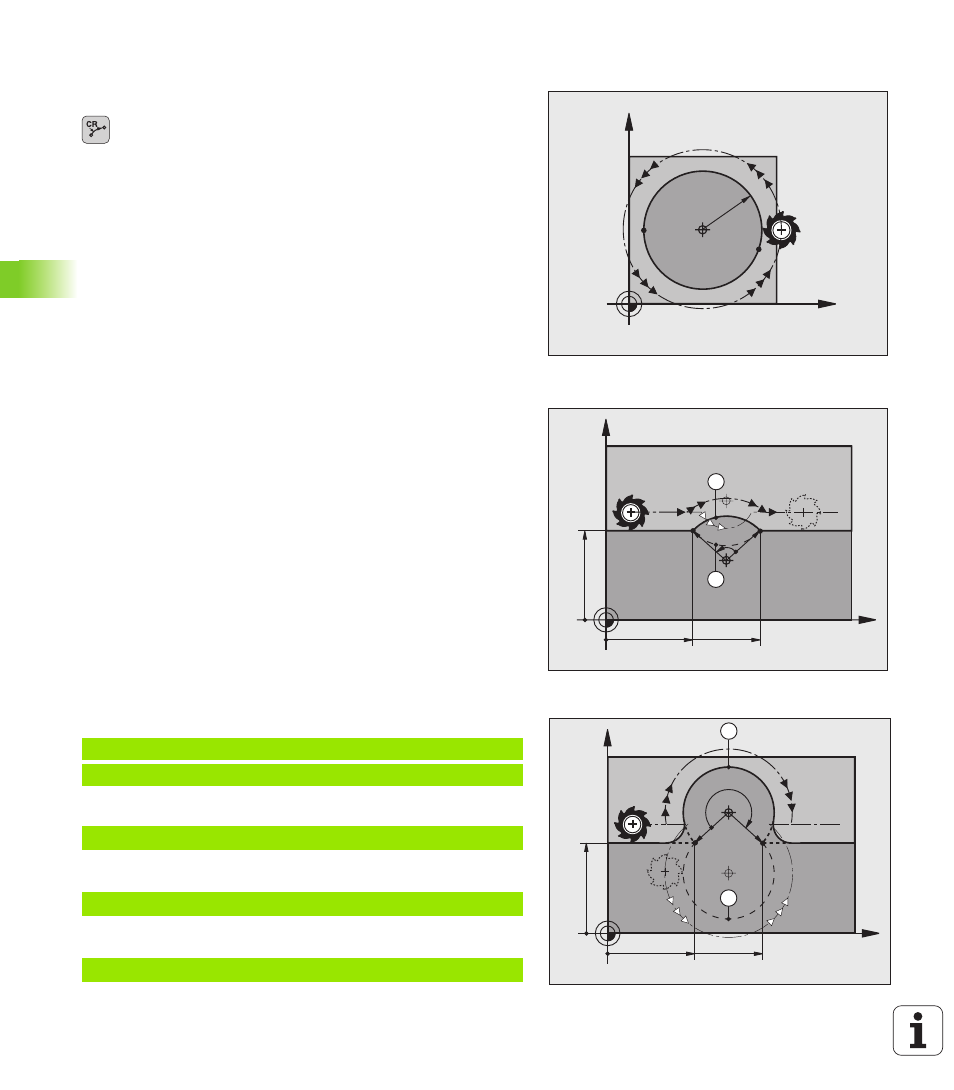

Круговая траектория CR с определённым радиусом
Инструмент перемещается по круговой траектории с радиусом R.
 Координаты конечной точки дуги окружности
 радиус R
Внимание: знак числа определяет величину дуги
окружности !
 Направление вращения DR
Внимание: знак числа определяет вогнутый или
выпуклый изгиб! Если требуется:
 Дополнительная функция M
 Подача F
Полный круг
Для круга программиуруются два CR-кадра друг за другом:
Конечная точка полукруга является точкой старта второго.
Конечная точка второго полукруга является точкой старта
первого.
Центральный угол CCA и радиус дуги окружности R
Точка старта и конечная точка на контуре могут соединятся с
помощью четырёх разных дуг окружности с тем же самым
радиусом:
Дуга окружности меньше: CCA<180°
Радиус имеет положительный знак числа R>0
Дуга окружности больше: CCA>180°
Радиус имеет отрицательный зна числа R<0
Через направление вращения установливается, как изгибается
дуга окружности, вверх (выпуклая) или внутрь (вогнутая):
Выпуклая: направление вращения DR– (с коррекцией на радиус
RL)
Вогнутая: направление вращения DR+ (с коррекцией на радиус
RL)
ЧУ-кадры в качестве примера
или
или
или
X
Y
CC
S1=E
E1=S
R
X
Y
ZW
R R
40
40 70
1
2
DR+
DR–
X
Y
40
40 70
DR+
4
ZW
3
R R
DR–
10 L X+40 Y+40 RL F200 M3
11 CR X+70 Y+40 R+20 DR- (ДУГА 1)
11 CR X+70 Y+40 R+20 DR+ (ДУГА 2)
11 CR X+70 Y+40 R-20 DR- (ДУГА 3)
11 CR X+70 Y+40 R-20 DR+ (ДУГА 4)
