HEIDENHAIN iTNC 530
217
5.3
Коррекция
инстр
умента

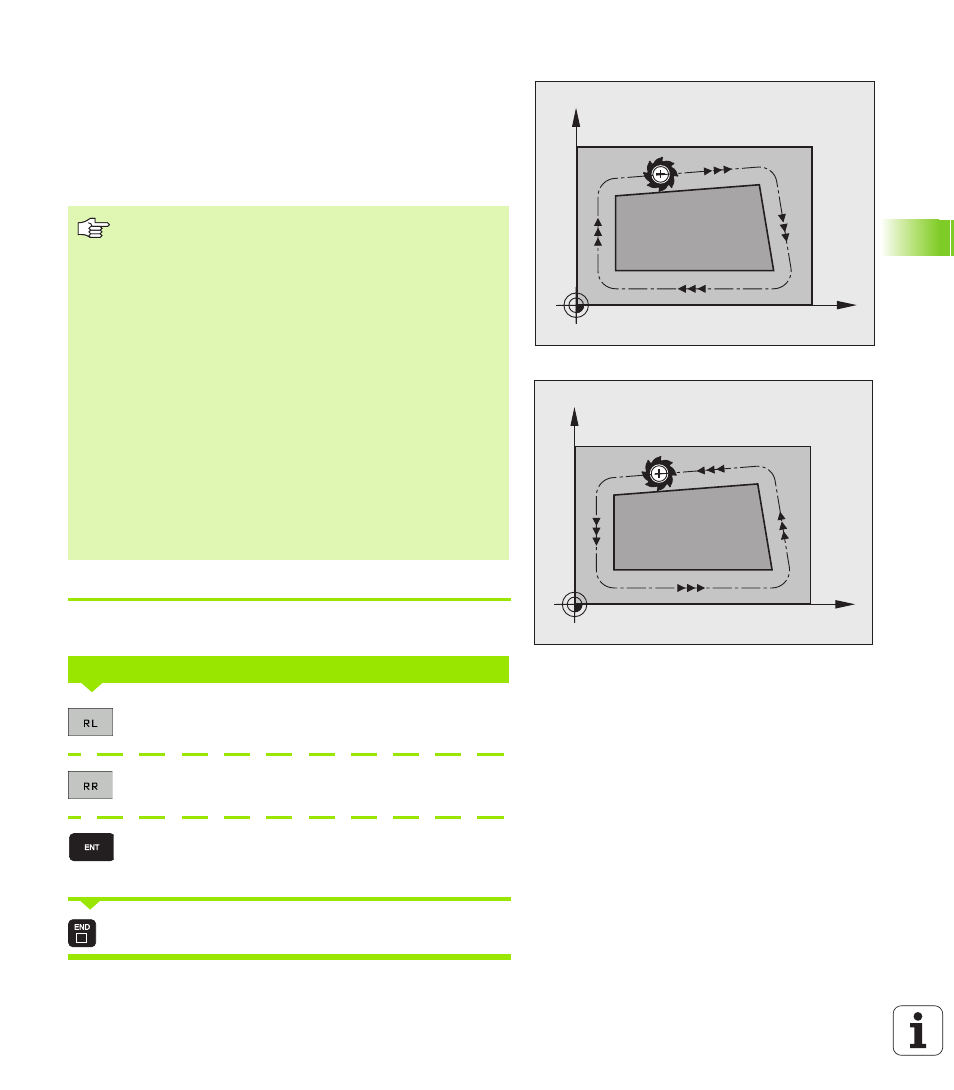

Движения по траектории с коррекцией на радиус: RR и RL
Центр инструмента лежит при этом на расстоянии радиуса
инструмента от программированного контура. “Справа” и “слева”
обозначает положение инструмента в направлении перемещения
по контуру заготовки. смотри картины.
Ввод коррекции на радиус
Программировать любую функцию контура, ввести координаты
целевой точки и подтвердить с помощью клавиши ENT.
Движение инструмента налево от программи-
рованного контура: нажать softkey RL или
Движение инструмента направо от программи-
рованного контура: нажать softkey RR или
Движение инструмента без коррекции на радиус
или отменить коррекцию на радиус: клавишу ENT
нажать
Заключить кадр: клавишу END нажать
X
Y
RL
X
Y
RR
RR
Инструмент перемещается справа от контура
RL
Инструмент перемещается слева от контура
Между двумя кадрами программы с разными
значениями коррекции на радиус RR и RL должен
стоять как минимум один кадр перемещения на
поверхности обработки без коррекции на радиус (то
есть с R0).
Коррекция на радиус остаётся активной до конца
кадра, в котором она первый раз программировалась.
Можете активировать коррекцию радиуса также для
вспомогательных осей плоскости обработки.
Программируйте пожалуйста вспомогательные оси
также в каждом последующем предложении, так как
УЧПУ в противном случае проведёт коррекцию
радиуса снова на главной оси.
При первом кадре с коррекцией на радиус RR/RL и при
отмене с R0 УЧПУ позиционирует инструмент всегда
перпендикулярно к программируемой точке старта и
конечной точке. Следует так позиционировать
инструмент перед первой точкой контура или за
последней точкой контура, чтобы не наступило
повреждение контура.
КОРРЕКЦИЯ НА РАДИУС: RL/RR/БЕЗ КОРРЕКЦИИ:?
