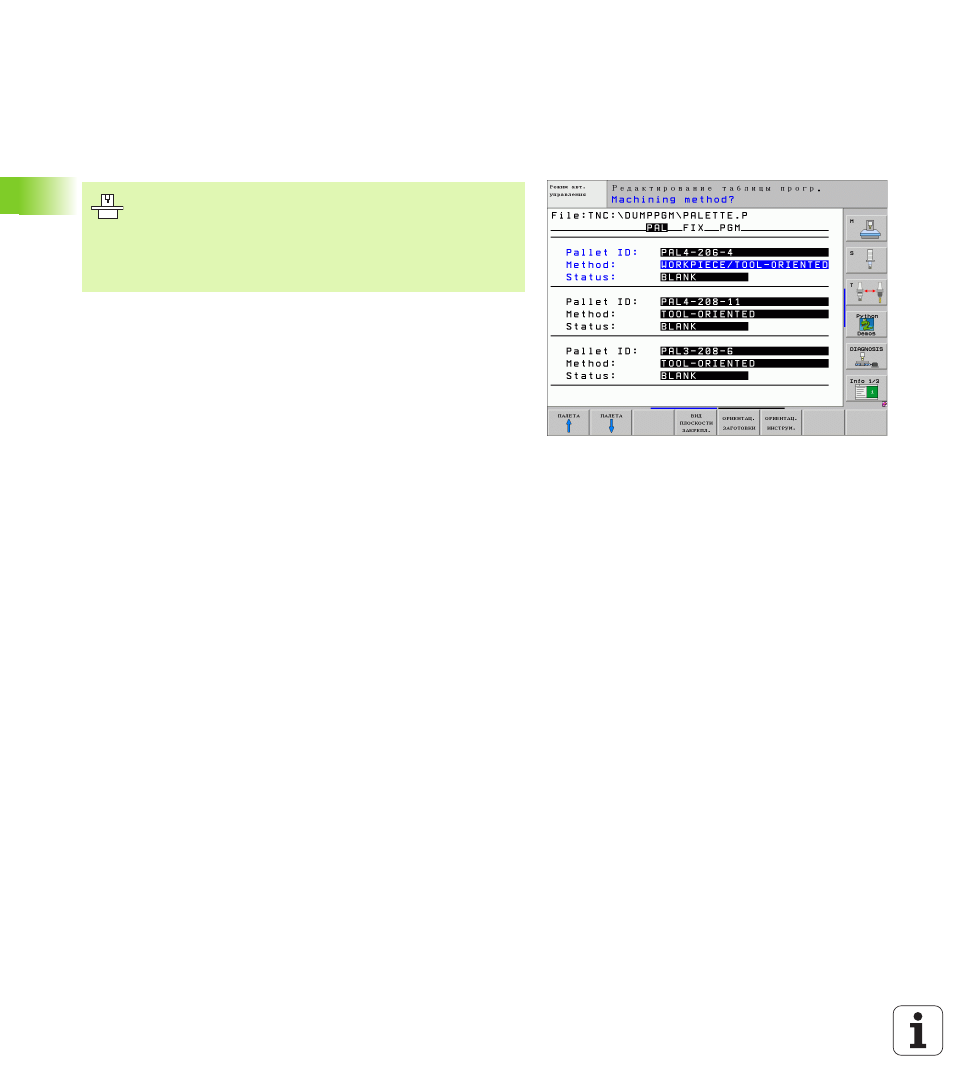

Применение
Таблицы палет применяются в центрах обработки вместе с
устройствами смены палет: таблица палет вызывает для разных
палет принадлежащие к ним программы обработки и активирует
перемещение нулевых точек или таблицы нулевых точек.
Можете использовать таблицы палет для отработки друг за
другом разных программ с разными опорными точками.
Таблицы палет содержат следующие сведения:
PAL/PGM (занесение объязательно требуется):
Занесение PAL определяет обозначение для палеты, с FIX
обозначается плоскоть закрепления и с PGM вводите загатовку
W-STATE:
Актуальный статус обработки. Через статус обработки
определяется прогресс обработки. Занесите для
необработанной загатовки BLANK. УЧПУ изменяет это
занесение во время обработки на INCOMPLETE и после
выполнения обработки на ENDED. С помощью ввода EMPTY
обозначается место, на котором не закреплена загатовка и не
должна осуществлятся обработка
METHOD (занесение объязательно требуется):
Информация, по какому методу осуществляется
оптимирование прогарммы. С WPO осуществляется обработка
сориентированная на заатовку. С TO осуществляется
обработка для части с ориентацией на инструмент. Чтобы
включить последующие загатовки в обработку с ориентацией на
инструмент Вы должны использовать занесение CTO (continued
tool oriented). Сориентированная на инструмент обработка
возможна даже при закреплении одной палеты, но не
допускается для нескольких палет
NAME (занесение объязательно требуется):
Имя палеты или имя программы. Имена палет определяет
производитель станков (соблюдать информацию инструкции
станка). Программы должны сохраняться в тем же списке как
таблицы палет, в противном случае Вы вынуждены вводить
полное название тракта.
PRESET (ввод на выбор):
Preset-номер из таблицы предустановки. Здесь дефинируемый
номерPreset интерпретируется УЧПУ либо как опорная точка
палет (ввод PAL в графе PAL/PGM) или как опорная точка
обрабатываемой детали (ввод PGM в строке PAL/PGM)
Управление палетами в сопряжении с
сориентированной на интсрумент обработкой это
функция зависящая от станка. Ниже описывается
стандартный обьём функции. Обратите кроме того
внимание на информацию в инструкции облуживания
станка.
