Поворот целового изображения

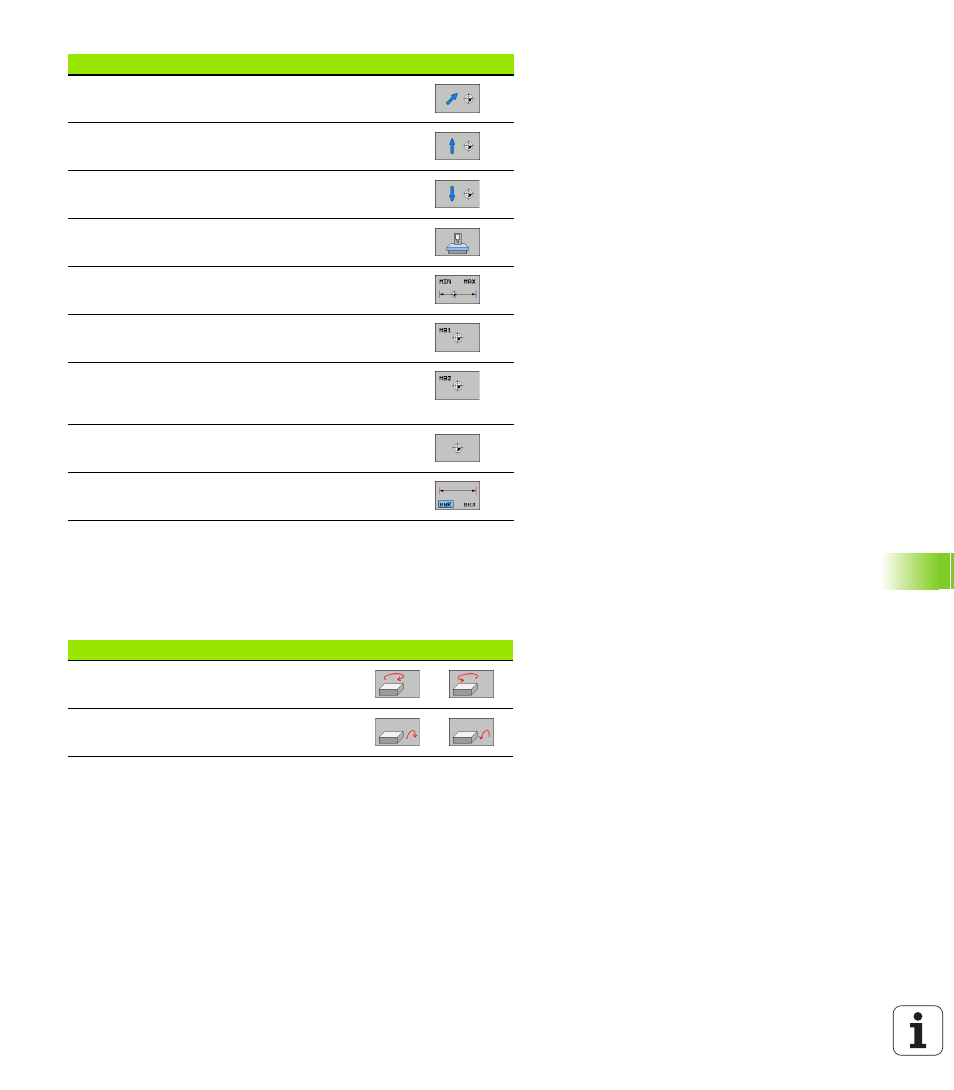

На третьей линейке программируемых клавишей находятся в
распоряжении функции, с помощью которых возможно
поворочивать или откидывать целое изображение:
Загатовку переместить назад
Загатовку переместить вверх
Загатовку переместить вниз
Изображение загатовки относительно
установленной опорной точки
Указать целый диапазон перемещения в
отнесении к представлённой загатовке
Указать точку отсчёта станка (тн. нулевую точку) в
рабочем пространстве
Указать установленную производителем станков
позицию (нпр. пункт смены инструмента) в
рабочем пространстве
Указать точку отсчёта обрабатываемой детали в
рабочем пространстве
Включить контроль рабочего пространства для
теста программы (ON)/ выключить (OFF)
Функция
Softkey
Функция
Softkeys
Изображение вращать вертикально
Изображение откидывать горизонтально
