6 Программирование: программирование контуров
6.8
Пе
ре
ра
бо
тка
данных
DXF (
опция
программног
о
обе
спе
чения
)

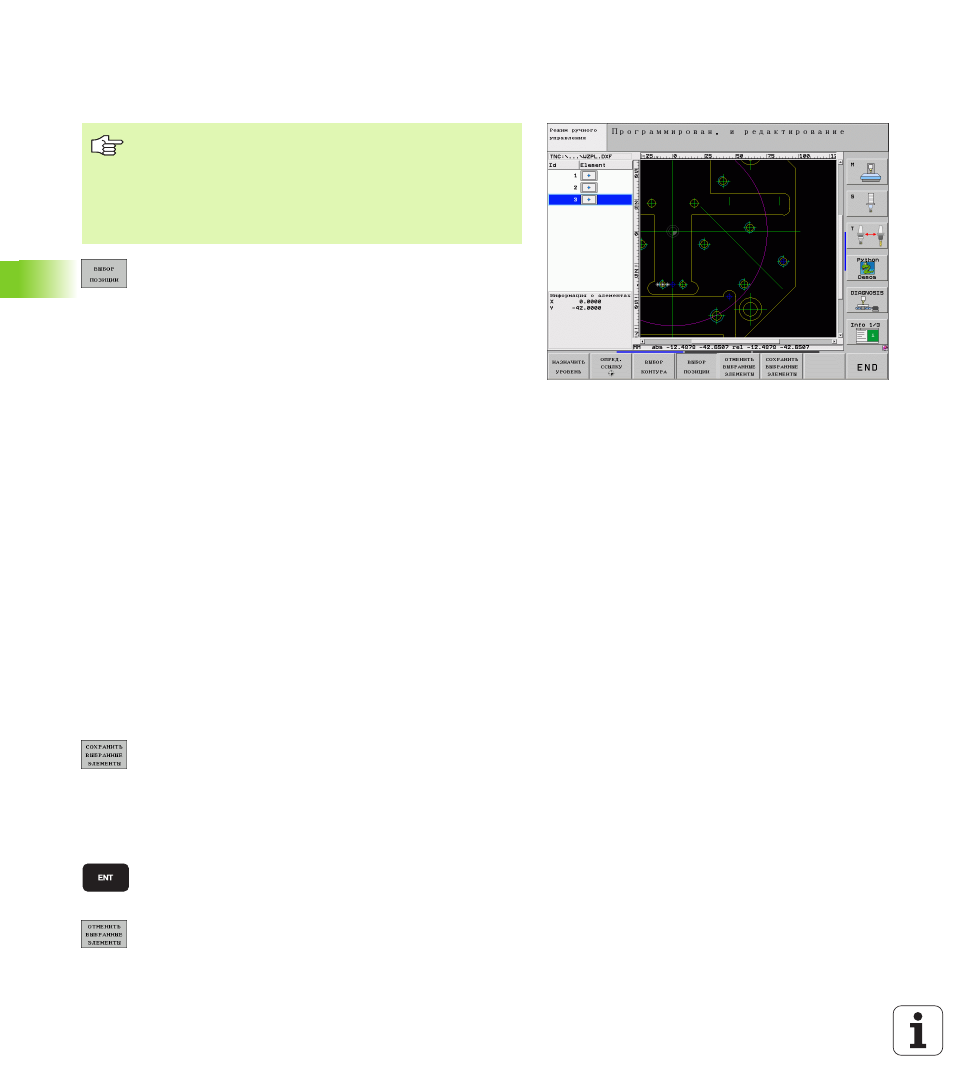

Выбор и сохранение в памяти позиций
обработки
Выбрать режим для выбора позиции обработки:
УЧПУ выделяет указанные в левом окне уровни и
правое окно является активным для выбора
позиции
Для выбора позиции обработки: с помощью левой
клавиши мыши щелкнуть на желаемый элемент:
TNC показывает с помощью звездочки стоящие в
распоряжении позиции обработки, лежащие на
выбранном элементе. Щелкнуть одну звездочку:
УЧПУ переносит выбранную позицию в левое окно
(индикация символа точки)
При необходимости можете отменять выборку уже
селекционированных элементов путем
кратковременного нажатия элемента в правом
окне, удерживая однако дополнительно клавишу
CTRL
Если хотите определить позицию обработки
используя пересечение двух элементов, то
сначала следует нажать левую клавишу мыши на
первом элементе: ЧПУ показывает с помощью
звездочки стоящие в распоряжении позиции
обработки
С помощью левой клавиши мыши щелкнуть на
второй элемент (прямая, полный круг или дуга
окружности): TNC вводит точку пересечения
элементов в левое окно (индикация символа
точки)
Сохранение выбранных позиций обработки в
файле точек: УЧПУ указует окно, в котором
можете ввести произвольное название файла.
Стандартная настройка: название файла DXF.
Если имя файла DXF содержит спецзнаки или
пробелы, тогда ЧПУ заменяет этот знак символом
подчеркивания
Подтверждение ввода: УЧПУ записывает
программу контура в каталоге, в котором
сохраняется также файл DXF
Для выбоа следующих позиций обработки и
сохранение их в другом файле: softkey
ВЫБРАННЫЕ ЭЛЕМЕНТЫ СОХРАНИТЬ нажать и
выбирать вышеописанным способом
Для выбора позиций обработки следует пользоваться
сенсорной панелью на клавиатуре УЧПУ или
подключенной через USB мышкой.
Если выбираемые позиции лежат очень плотно друг с
другом, тогда использовать функцию изменения
масштаба.
