668 12 Тест программы и выполнение программы
12.1
Гр
аф
и
ка
Обзор: виды на деталь
В режимах работы выполнения программы и в режиме работы
Тест программы УЧПУ проказывает следующие softkeys:
Ограничение во время прогона программы
Обработку не возможно одновременно изображать графически,
если ВМ ЧПУ уже загружена сложными задачами обработки или
операциями обработки больших поверхностей. Пример:
фрезерование за несколько проходов по всей детали с помощью
большого нструмента. ЧПУ не продолжает графики и показывает
текст ERROR (ОШИБКА) в окне графики. Обработка однако
выполняется дальше.

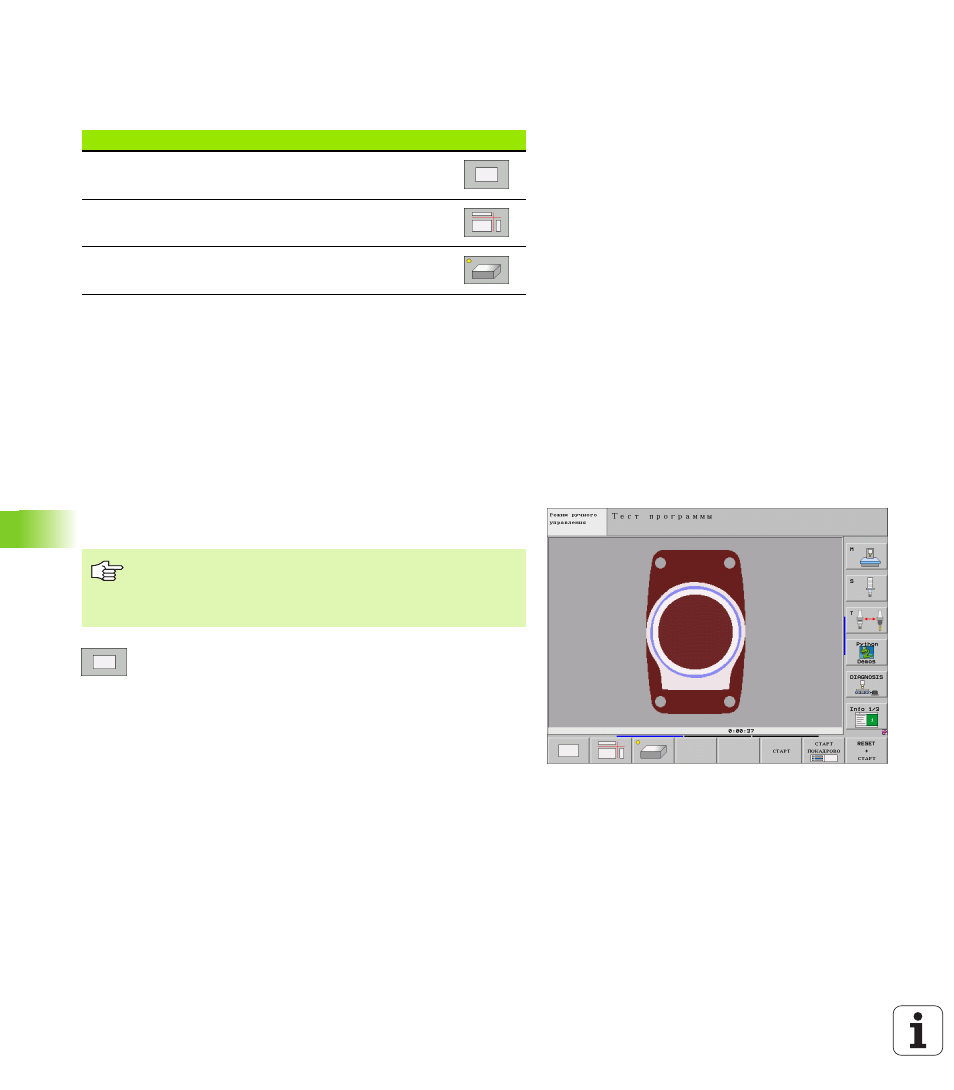

Вид сверху
Графическое моделирование осуществляется в этом виде скорее
чем во всех других.
 Выбор вида сверху с помощью softkey
 Для представления глубины в этой графике
действует: „Чем глубже, тем темнее“
Вид Softkey
Вид сверху
Изображение в 3 плоскостях
3D-изображение
Если имеется мышь на станке, то можете,
позиционируя указатель мыши на любом месте
детали, считывать глубину этого места на линейке
статуса.
