518
8 Программирование: циклы
8.12
Цик
л
ы
для
пере
сч
ёта
к
оор
динат

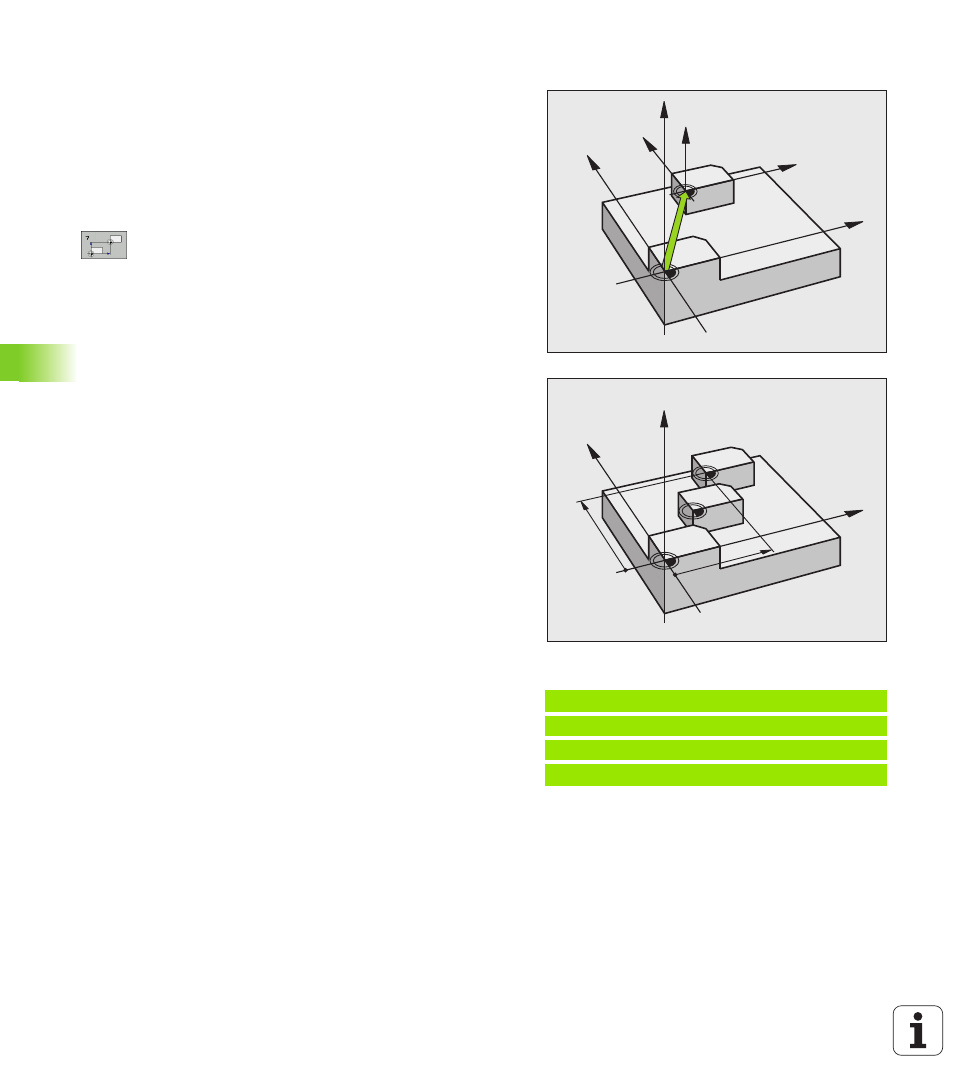

НУЛЕВАЯ ТОЧКА-смещение (цикл 7)
С помощью СМЕЩЕНИЯ НУЛЕВОЙ ТОЧКИ можно повторять
обработку в любых местах заготовки.
Действие
После дефиниции цикла СМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ все
вводы координат относятся к новой нулевой точке. Смещение на
каждой оси УЧПУ показывает в дополнительной индикации
статуса. Ввод осей вращения также допускается.
Смещение: ввести координаты новой нулевой
точки; абсолютные значения относятся к нулевой
точке заготовки, определённой установлением
опорной точки; значения приращения относятся
всегда к последней действующей нулевой точке –
она может уже быть смещена
Сброс
Смещение нулевой точки со значениями координат X=0, Y=0 и
Z=0 отменяет снова смещение нулевой точки. Альтернативно
можно использовать функцию TRANS DATUM RESET n (смотри
„TRANS DATUM RESET” на странице 583).
Графика
Если после перемещения нулевой точки программируете новую
BLK FORM, можете через параметр станка 7310 решать, должна
ли BLK FORM относиться к новой или к старой нулевой точке.
Таким образом УЧПУ может изображать графически каждую
деталь отдельно при обработке нескольких деталей.
Индикации статуса
Большая индикация положения относиться к активной
(перемещённой) нулевой точке
Все указанные в дополнительных индикациях состояния
координаты (положения, нулевые точки) относятся к
установленной вручную опорной точке
Пример: NC-кадры
13 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА
14 CYCL DEF 7.1 X+60
16 CYCL DEF 7.3 Z-5
15 CYCL DEF 7.2 Y+40
Z
Z
X
X
Y
Y
Z
X
Y
X
Y
