242 6 Программирование: программирование контуров
6.3
Наезд
и
от
ъ
е
зд
от
ко
н
тур
а

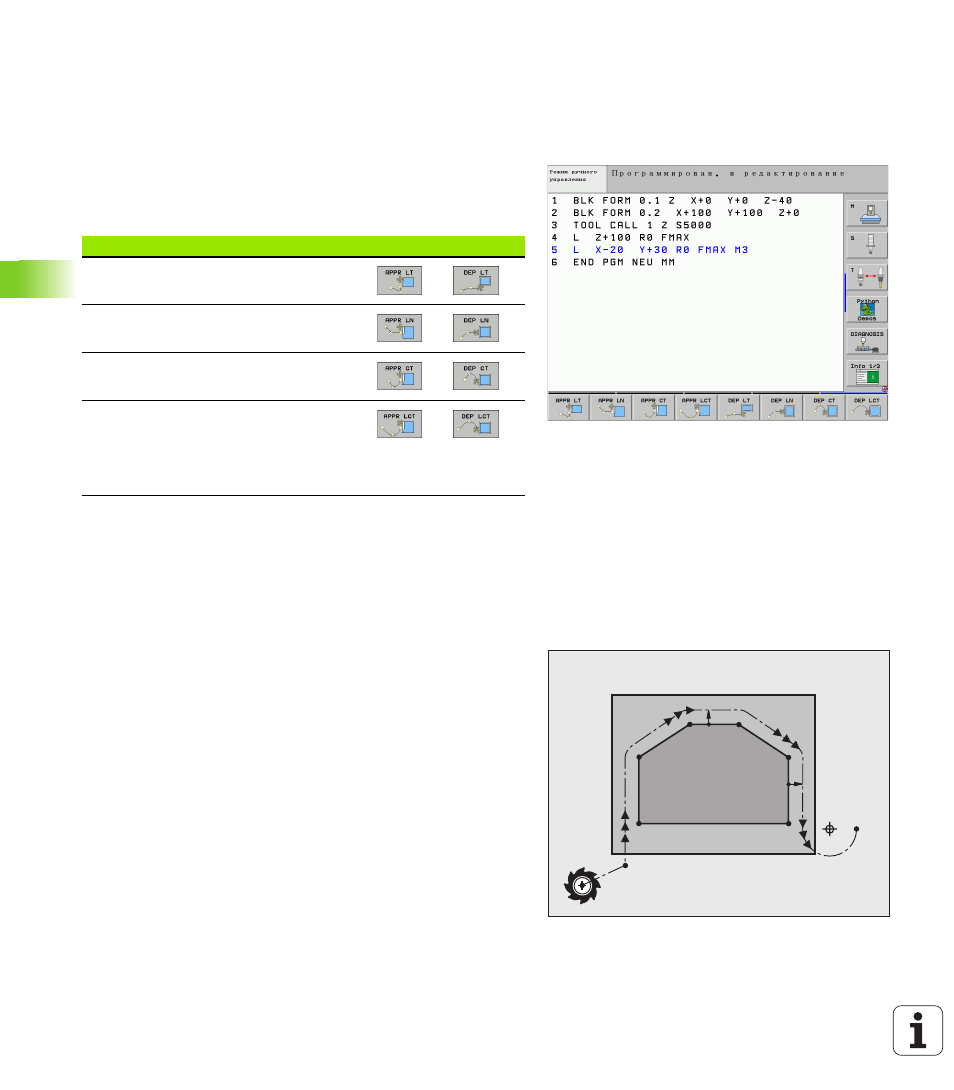

6.3 Наезд и отъезд от контура
Обзор: формы траектории для наезда и
покидания контура
Функции APPR (англ. approach = подвод) и DEP (англ. departure =
выход) активируются с помощью клавиши APPR/DEP. Затем
можно выбирать следующие формы траектории используя
softkeys:
Проход по винтовой линии и отвод
При проходе и покидании винтовой линии (Helix) инструмент
перемещается на удлинении винтовой линии и переходит таким
образом по тангенциальной круговой траектории к контуру.
Используется для этого функция APPR CT или DEP CT.
Важные положения при подводе и выходе
„ Точка старта P
S
Эту позицию программируется прямо перед APPR-кадром. Ps
лежит вне контура и наезжается без коррекции радиуса (R0).
„ Вспомогательная точка P
H
Подвод и выход ведёт в случае некоторых форм траектории
через вспомогательную точку P
H
, рассчитываемую УЧПУ из
данных в APPR- и DEP-кадре. УЧПУ перемещается от
актуальной позиции к вспомогательной точке P
H
с
программированной в последнем подачей.
„ Первая точка контура P
A
и последняя точка контура P
E
Первая точка контура P
A
программируется в APPR-кадре,
последняя точка контура P
E
с помощью любой функции
траектории. Если APPR-кадр содержит также Z-координату, то
УЧПУ перемещает сначала инструмент на плоскости обработки
на P
H
и там по оси инструмента на заданную глубину.
„ Конечная точка P
N
Позиция P
N
лежит вне контура и возникает из данных в DEP-
кадре. Если DEP-кадр содержит также Z-координату, УЧПУ
перемещает инструмент сначала на плоскости обработки на P
H
и там по оси инструмента на заданную высоту.
Функция Подвод Выход
Прямая с тангенциальным
примыканием
Прямая перпендикулярно к точке
контура
Круговая траектория с тангенциальным
примыканием
Круговая траектория с тангенциальным
примыканием к контуру, подвод и отвод
к вспомогательной точке вне контура на
тангенциально примыкающим участке
прямой
P
H
RL
P
S R0
P
A
RL P
E RL
RL
RL
P
N
R0
