HEIDENHAIN iTNC 530

65

1.6

Принадл

ежно

сти

: 3D-

импу

льсные

систе

м

ы

и

э

л

ектронные

м

а

хо

вички

фир

м

ы

HEIDENHAIN

1.6 Принадлежности: 3D-

импульсные системы и

электронные маховички

фирмы HEIDENHAIN

3D-измерительные щупы

С помощью разных 3D-импульсных щупов фирмы HEIDENHAIN

можно:

„

провести автоматическую наладку загатовок

„

быстро и точно задавать координаты опорных точек

„

выполнить измерения загатовки во время прогона программы

„

провести измерение инструментов и проверку

Переключающие импульсные системы TS 220, TS 640 и TS 440
Эти импульсные системы предназначены особенно для

автоматической наладки загатовки, устанавливания опорных

точек, для замеров на загатовке. TS 220 передаёт сигналы

переключения через кабель и при этом является экономной

альтернативой, если следует иногда проводить оцифровывание.

Особенно для станков с устройством смены инструмента

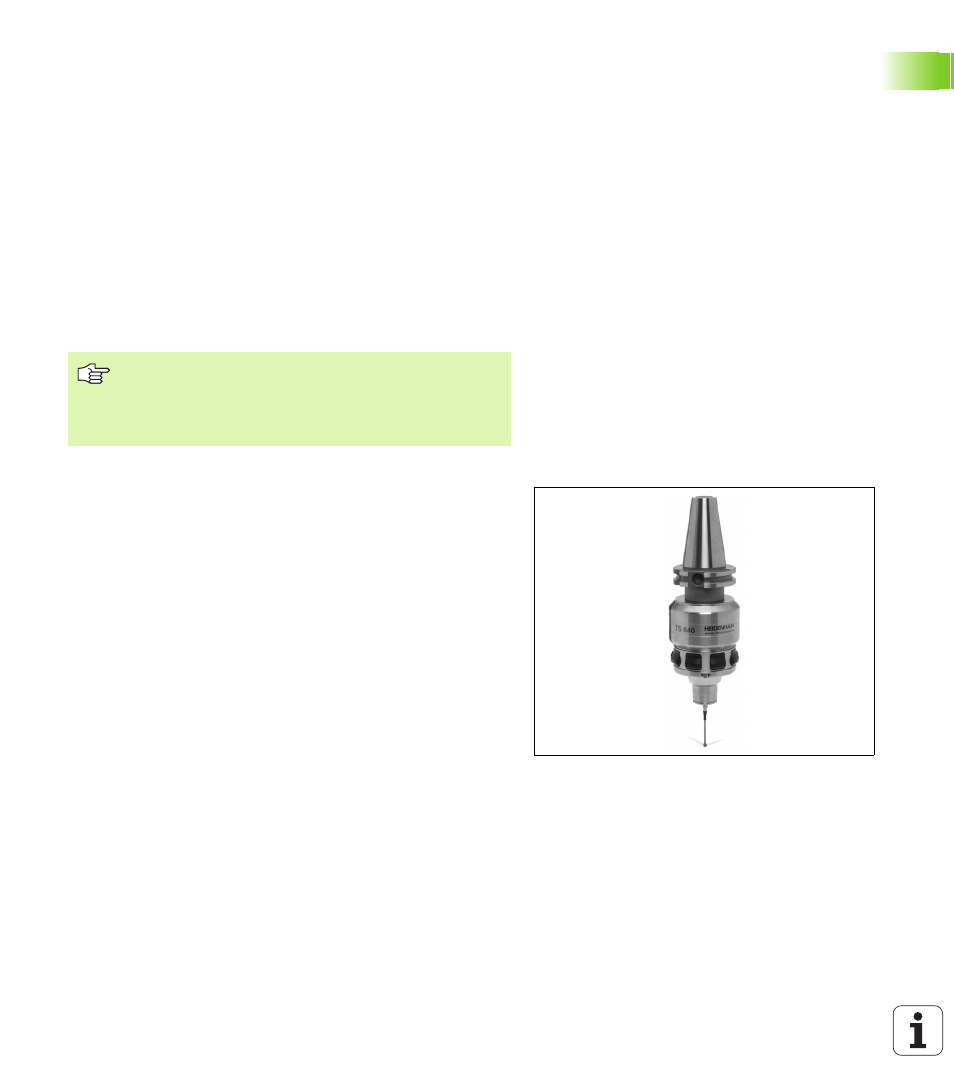

пригодны щупы TS 640 (смотри картина) и щуп меньше по

размерам TS 440, которые передают сигналы переключения

безкабельно, с помощью инфракрасного света.

Принцип действия: в переключающих импульсных системах

фирмы HEIDENHAIN износостойкий оптический выключатель

регистрирует отклонение щупа. Возникший таким образом сигнал

заставляет сохранять фактическое значение актуальной позиции

импульсной системы в памяти.

Все функции импульсной системы описаны в

отдельной инструкции для пользователя.

Обращайтесь пожалуйста в данном случае к фирме

HEIDENHAIN, если Вы нуждаетесь в этой инструкции.

Идент.-№: 533 189-xx.
