558 9 Программирование: спецфункции
9.2
Функция
PLANE:
нак
л
онение
пл
о
с
ко
сти
обрабо
тки
(
опция
ПО
1)
Параметры ввода

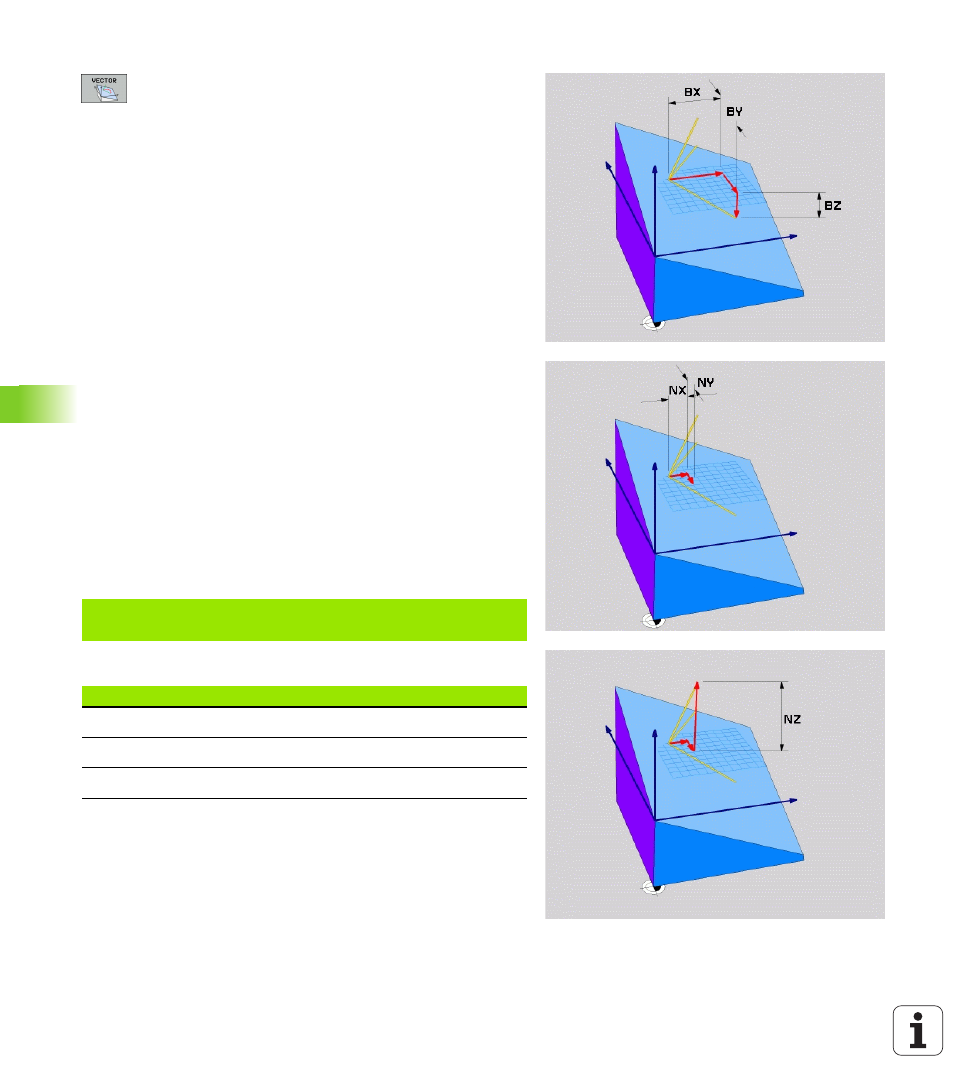

 X-компонент базисного вектора?: X-компонент
BX базисного вектора B (смотри картина справа
вверху). Пределы ввода: -99.9999999 до
+99.9999999
 Y-компонент базисного вектора?: Y-компонент
BY базисного вектора B (смотри картина справа
вверху). Пределы ввода: -99.9999999 до
+99.9999999
 Z-компонент базисного вектора?: Z-компонент
BZ базисного вектора B (смотри картина справа
вверху). Пределы ввода: -99.9999999 до
+99.9999999
 X-компонент вектора нормали?: X-компонент NX
вектора нормали N (смотри картина справа по
середине). Пределы ввода: -99.9999999 до
+99.9999999
 Y-компонент вектора нормали?: Y-компонент NY
вектора нормали N (смотри картина справа по
середине). Пределы ввода: -99.9999999 до
+99.9999999
 Z-компонент вектора нормали?: Z-компонент NZ
вектора нормали N (смотри картина справа внизу).
Пределы ввода: -99.9999999 до +99.9999999
 Дальше с помощью свойств позиционирования
(смотри „Определить поведение при
позиционировании функции PLANE” на странице
564)
ЧУ-кадр
Используемые сокращения
5 PLANE VECTOR BX0.8 BY-0.4 BZ-
0.4472 NX0.2 NY0.2 NZ0.9592 .....
Сокращение Значение
VECTOR В английском языку vector = вектор
BX, BY, BZ Базисный вектор: X-, Y- и Z-компонент
NX, NY, NZ Вектор нормали: X-, Y- и Z-компонент
