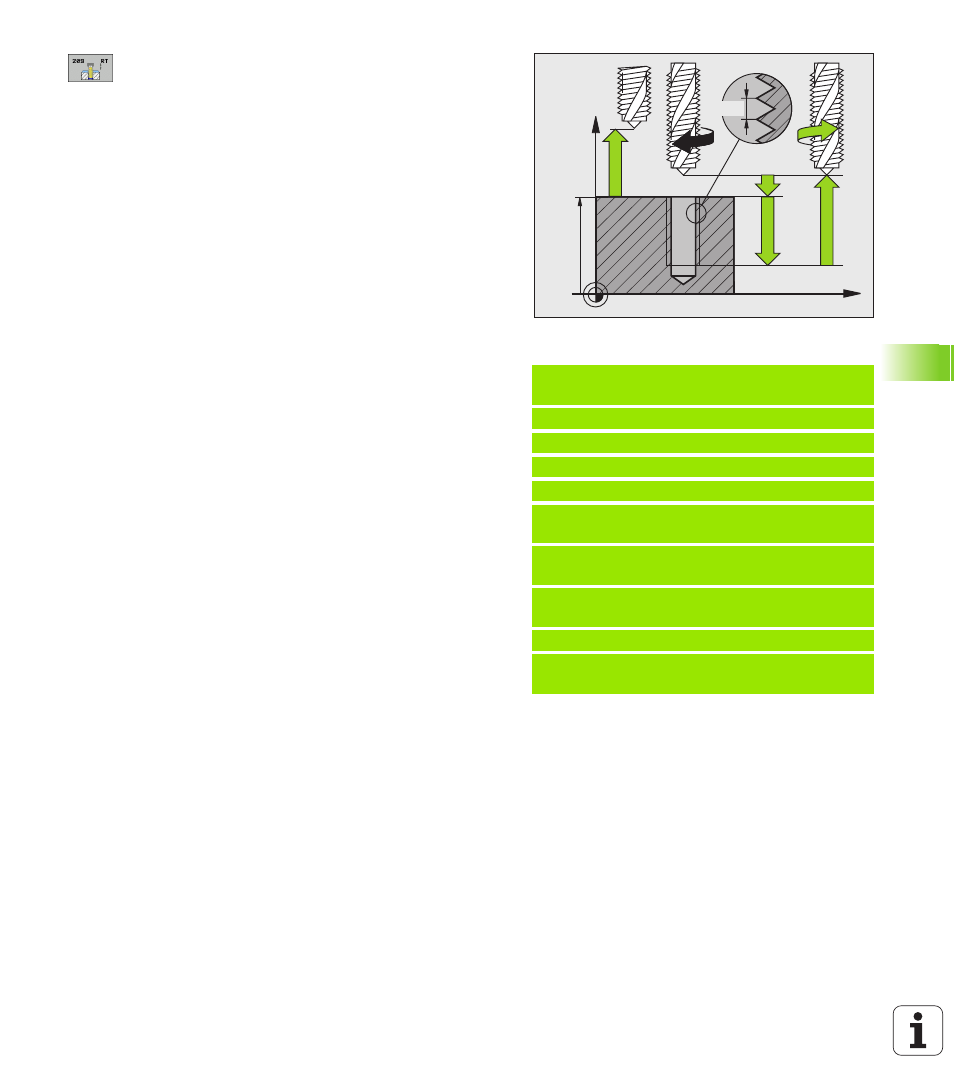

Безопасное расстояние Q200 (инкрементно):
расстояние вершина инструмента (позиция
старта) – поверхность заготовки
Глубина сверления Q201 (инкрементно):
расстояние поверхность заготовки – конец резьбы
Шаг резьбы Q239
Шаг резьбы. Знак числа определяет правую или
левую резьбу:
+= правая резьба
– = левая резьба
Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки
2-ое безопасное расстояние Q204 (в
прирощениях): координата оси шпинделя, на
которой не может произойти столкновение
инструмента и заготовки (зажимного
приспособления)
Глубина сверления до ломания стружки Q257
(инкрементно): врезание, после которого УЧПУ
осуществляет ломание стружки.
Возврат при ломании стружки Q256: УЧПУ
умножает шаг Q239 через введённое значение и
перемещает инструмент при ломании стружки на
это расчитанное значение назад. Если вводится
Q256 = 0, то УЧПУ выходит полностью из
отверстия для удаления стружки (на безопасное
расстояние)
Угол для ориентации шпинделя Q336
(абсолютный): угол, на который УЧПУ
позиционирует инструмент перед операцией
резьбонарезания. Таким образом можно
выполнить дополнительное резьбонарезание при
необходимости
Фактор изменения скорости вращения при
возврате Q403: коэффицент, на который УЧПУ
увеличивает обороты шпинделя и заодно подачу
возврата при выходе из отверстия. Диапазон
ввода 0,0001 до 10
Выход из материала при прервании программы
Если во время операции резьбонарезания нажмите клавишу Стоп
(Stop), УЧПУ высвечивает Softkey РУЧНОЙ ВЫХОД ИЗ
МАТЕРИАЛА . Если нажимается РУЧНОЙ ВЫХОД ИЗ
МАТЕРИАЛА, можно вывести инструмент из материала
используя управление. Нажать для этого положительную
клавишу направления активной оси шпинделя.
Пример: ЧУ-кадры
26 CYCL DEF 209 НАР.ВНУТР.РЕЗЬБЫ
ЛОМ.СТРУЖКИ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-20 ;ГЛУБИНА
Q239=+1 ;ШАГ РЕЗЬБЫ
Q203=+25 ;КООРД. ПОВЕРХ.
Q204=50 ;2-ОЕ БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q257=5
;ГЛУБИНА СВЕРЛ. ЛОМАНИЕ
СТРУЖКИ
Q256=+25 ;ВОЗВРАТ ПРИ ЛОМАНИИ
СТРУЖКИ
Q336=50 ;УГОЛ ШПИНДЕЛЯ
Q403=1.5 ;КОЭФФ.СКОРОСТИ
ВРАЩЕНИЯ
Z
X
Q203
Q204
Q200
Q201
Q239
