Коррекция на радиус: обработка закруглений

„

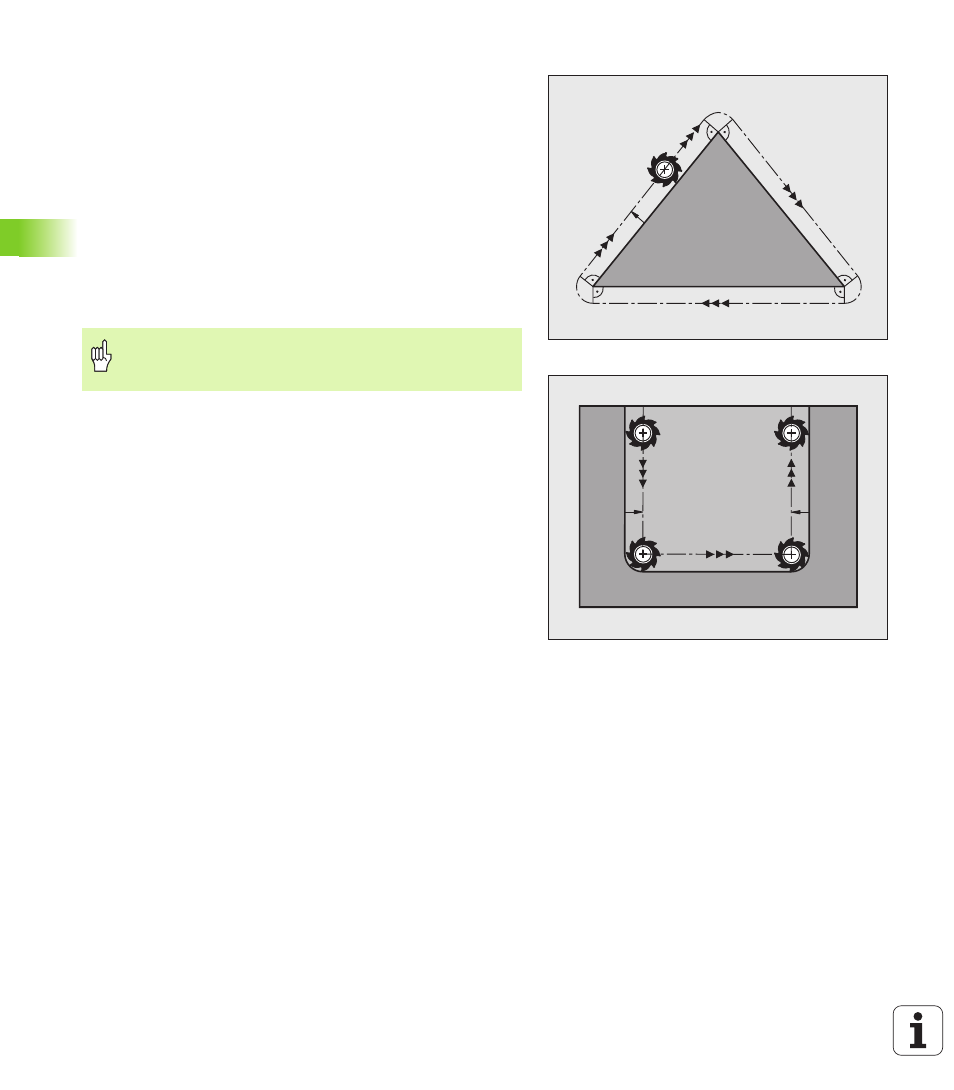

Наружные углы:

Если Вы программировали коррекцию радиуса, то УЧПУ ведёт

инструмент на наружных закруглениях или по переходному

кругу или по Spline (выбор через MP7680). При необходимости,

УЧПУ уменьшает подачу на наружных углах, на пример в случае

больших изменений направления.

„

Внутренные углы:

На внутренних углах УЧПУ рассчитывает точку пересечения

траекторий, по которым центр инструмента перемещается

после коррекции. Начиная с этой точки инструмент

перемещается вдоль следующего элемента контура. Таким

образом избежатеся повреждениям загатовки при внутренних

углах. Тут становится очевидно, что нельзя произвольно

выбирать величины радиуса инструмента для определённого

контура.

Обработка закруглений без коррекции радиуса
Без коррекции радиуса можете повлиять на траекторию

инструмента и подачу на закруглениях загатовки с помощью

дополнительной функции M90 Смотри „Шлифование углов: M90”,

страница 310.

RL

RL

RL

Не назначать начальной или конечной точки для

внутренной обработки в угловой точке контура, так как

может произойти повреждение контура.
