528 8 Программирование: циклы
8.12
Цик
л
ы
для
пере
сч
ёта
к
оор
динат

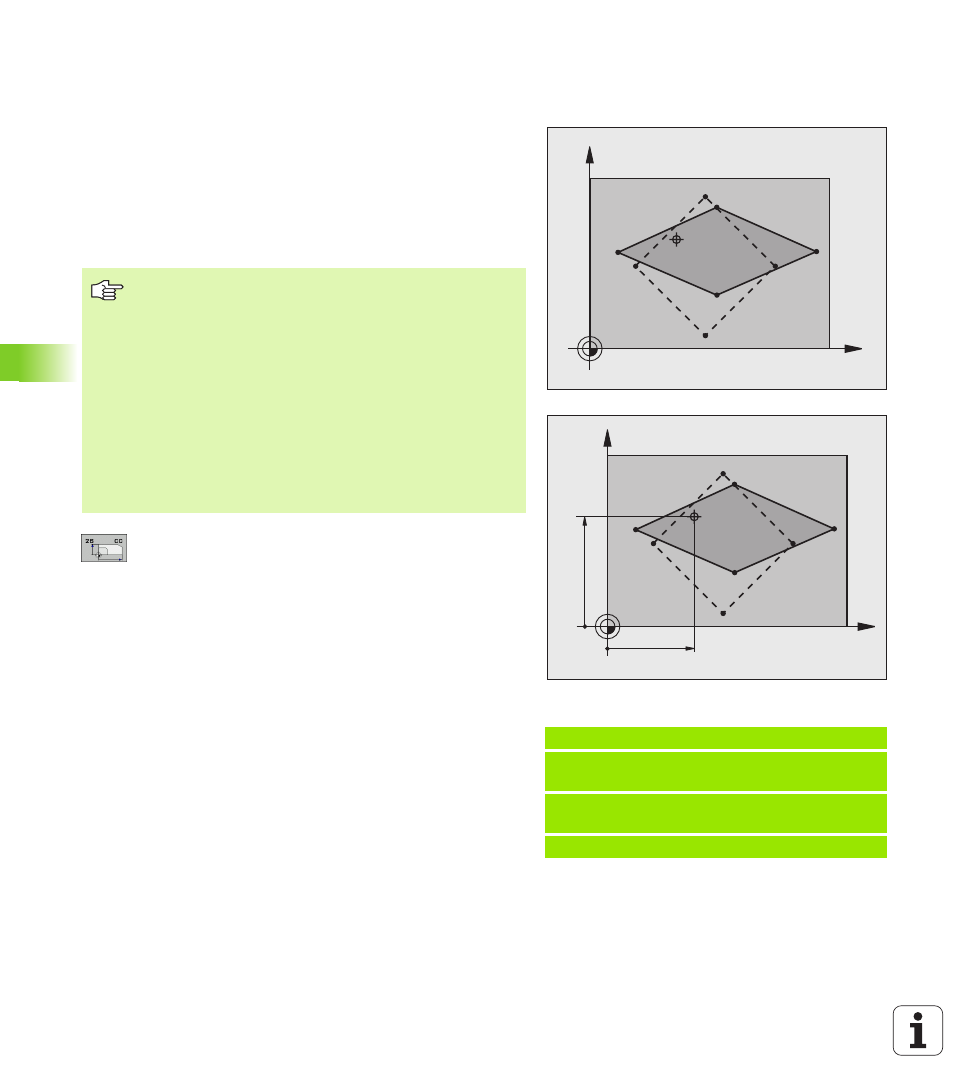

КОЭФФИЦЕНТ МАСШТАБИРОВАНИЯ ДЛЯ
ОСИ (цикл 26)
С помощью цикла 26 можно учитывать коэффиценты усадки или
припуска специфически для оси.
Действие
КОЭФФИЦЕНТ МАСШТАБИРОВАНИЯ действует с его
дефиниции в программе. Он действует также в режиме работы
Позиционирование с ручным вводом. УЧПУ показывает активный
коэффицент масштабирования в дополнительной индикации
статуса.
 Ось и коэффицент: ось(и) координат и
коэффицент(ы) характеристического для оси
расширения или обжима. Ввести положительное
значение – максимально 99,999 999
 Координаты центра: центр характеристического
для оси расширения или обжима.
Оси координат выбираете с softkeys.
Сброс
Заново программировать цикл КОЭФФИЦЕНТ
МАСШТАБИРОВАНИЯ с коэффицентом 1 для соответствующей
оси.
Пример: NC-кадры
25 CALL LBL 1
26 CYCL DEF
26.0 КОЭФФ.МАСШТАБИРОВАНИЯ ДЛЯ ОСИ
27 CYCL DEF
26.1 X 1.4 Y 0.6 CCX+15 CCY+20
28 CALL LBL 1
X
Y
CC
15
X
Y
20
CC
Обратите внимание перед программированием
Оси координат с позициами для круговых траекторий
нельзя растягивать или обжимать с помощью разных
коэффицентов.
Для каждой оси координат можно ввести собственный
характеристический коэффицент.
Дополнительно можно программировать координаты
одного центра для всех коэффицентов.
Контур растягивается с центра или обжимается к
центру, значит не объязательно с и к актуальной
нулевой точке – как в случае цикла 11 КОЭФФИЦЕНТ
МАСШТАБИРОВАНИЯ.
