568 9 Программирование: спецфункции
9.3
Фрез
еров
ание
нак
л
оненным
инстр
умент
о
м
на
нак
л
оненной
п
л
о
ск
о
сти

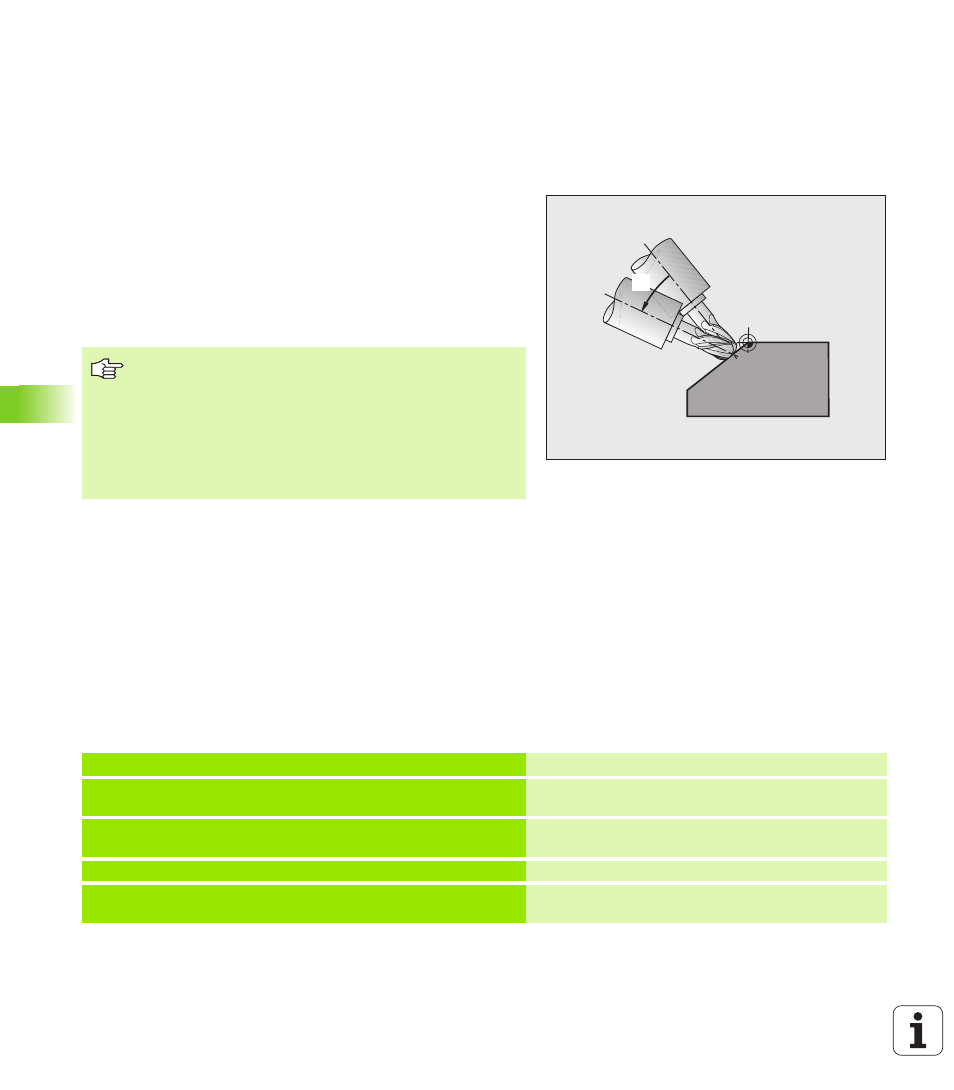

9.3 Фрезерование наклоненным
инструментом на
наклоненной плоскости
Функция
В соединении с новой PLANE-функциями и M128 можете при
наклоненной плоскости обработки фрезеровать с помощью
наклоняемого инструмента. Для этого у Вас находятся в
распоряжении две возможности дефиниции:
„ Фрезерование наклоненным инструментом путем
инкрементного перемещения оси вращения
„ Фрезерование наклоненным инструментом через векторы
нормали
Фрезерование наклоненным инструментом
путем инкрементного перемещения оси
вращения
 Отвод инструмента от загатовки
 M128 активировать
 Определить произвольную PLANE-функцию, учитывать
поведение при позиционировании
 Через L-блок инкрементно переместить желаемый угол наклона
на соответственной оси
ЧУ-кадры в качестве примера:
IB
Фрезерование наклоненным инструментом при
наклоненной плоскости обработки осуществляется
только с помощью радиусных фрез.
В случае 45°-поворотных головок/поворотных столов
можете определить угол наклона инструмента при
фрезеровании в качестве пространственного угла.
Используйте для этого FUNCTION TCPM (смотри
„FUNCTION TCPM (опция ПО 2)” на странице 570).
...
12 L Z+50 R0 FMAX M128
Позиционировать на безопасную высоту,
активировать M128
13 PLANE SPATIAL SPA+0 SPB-
45 SPC+0 MOVE ABST50 F1000 Определить и активировать функцию PLANE
14 L IB-17 F1000 Настройка угла наклона
... Определить обработку на наклоненной
плоскости
