HEIDENHAIN iTNC 530
433
8.6
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
, ст
оек
и
па
зо
в

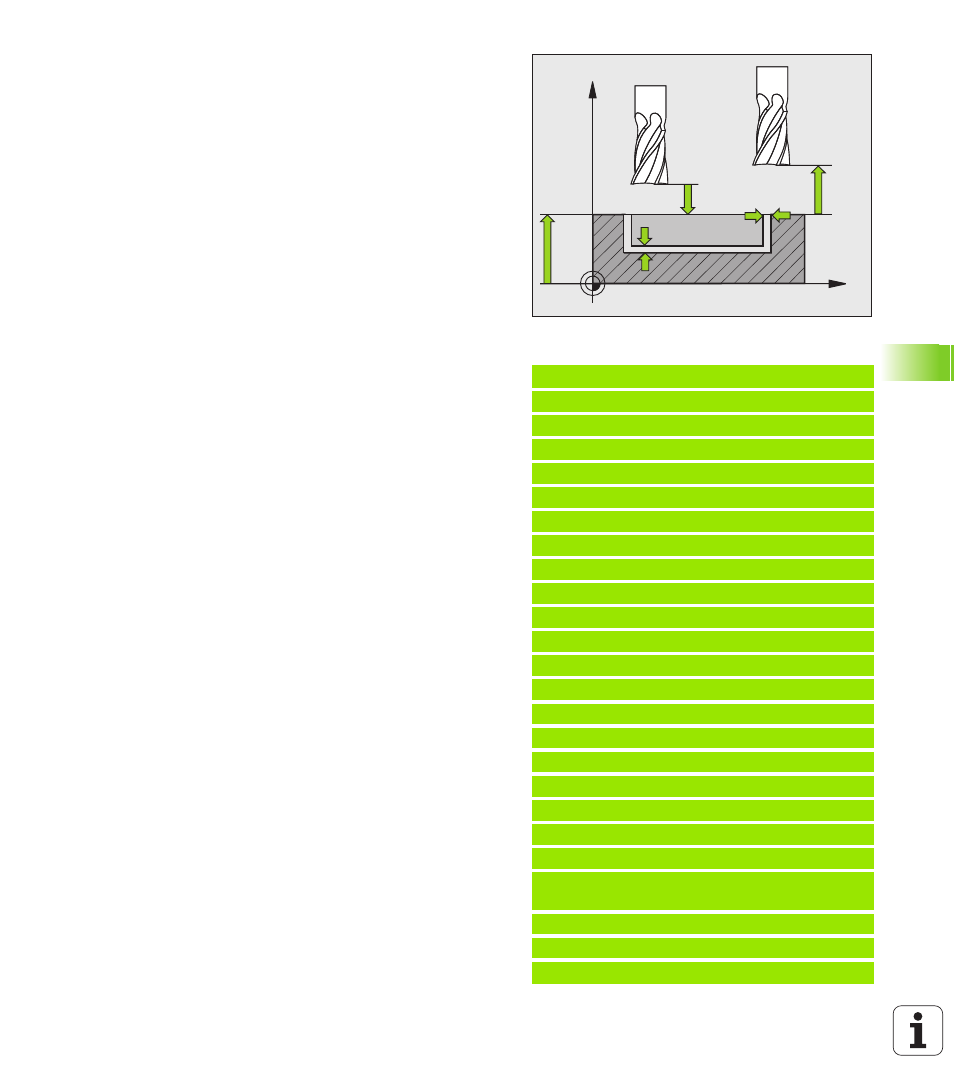

Безопасное расстояние Q200 (инкрементно):
расстояние между лобовой стороной инструмента
и поверхностью заготовки
Координата поверхности заготовки Q203
(абсолютная): абсолютная координата
поверхности заготовки
2-ое безопасное расстояние Q204 (в
прирощениях): координата оси шпинделя, на
которой не может произойти столкновение
инструмента и заготовки (зажимного
приспособления)
Стратегия погружения Q366: вид стратегии
врезания:
0 = перпендикулярное погружение. Независимо
от дефинированного в таблицы инструментов
угла погружения кромки ANGLE УЧПУ
погружает инструмент перпендикулярно в
материал
1 = погружение по винтовой линии. В таблицы
инструментов угол погружения для активного
инструмента должен ANGLE быть определен
неравный 0. В другом случае УЧПУ выдает
сообщение об ошибках. Погружать только по
винтовой линии, если достаточно места
2 =погружение качающим движением. В
таблицы инструментов угол погружения для
активного инструмента должен ANGLE быть
определен неравный 0. В другом случае УЧПУ
выдает сообщение об ошибках. TNC может
выполнить врезание качательным движением,
если длина перемещения на сегменте
окружности составляет как минимум
трехкратное значение диаметра инструмента.
Подача чист.обработки Q385: скорость
перемещения инструмента при чистовой
обработке боков и дна в мм/мин
Пример: NC-кадры
8 CYCL DEF 254 КРУГЛАЯ КАНАВКА
Q215=0
;ОБЪЕМ ОБРАБОТКИ
Q219=12 ;ШИРИНА ПАЗА
Q368=0.2 ;ПРИПУСК СО СТОРОНЫ
Q375=80 ;ДИАМЕТР ДЕЛ.ОКРУЖНОСТИ
Q367=0
;БАЗА ПОЛОЖАНИЯ КАНАВКИ
Q216=+50 ;ЦЕНТР 1-ОЙ ОСИ
Q217=+50 ;ЦЕНТР 2-ОЙ ОСИ
Q376=+45 ;УГОЛ СТАРТА
Q248=90 ;УГОЛ РАСКРЫТИЯ
Q378=0
;ШАГ УГЛА
Q377=1
;КОЛИЧЕСТВО ПРОХОДОВ
Q207=500 ;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q351=+1 ;ВИД ФРЕЗЕРОВАНИЯ
Q201=-20 ;ГЛУБИНА
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q369=0.1 ;ПРИПУСК ГЛУБИНА
Q206=150 ;ПОДАЧА ВХОДА НА ГЛУБ.
Q338=5
;ВРЕЗАНИЕ ЧИСТ.ОБРАБ.
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q203=+0 ;КООРД. ПОВЕРХ.
Q204=50 ;2-ОЕ БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q366=1
;ВРЕЗАНИЕ
Q385=500 ;ПОДАЧА ЧИСТ.ОБР.
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3
X
Z
Q200
Q20
Q20
Q36
Q36
