HEIDENHAIN iTNC 530 519
8.12
Цик
л
ы
для
пере
сч
ёта
к
оор
динат

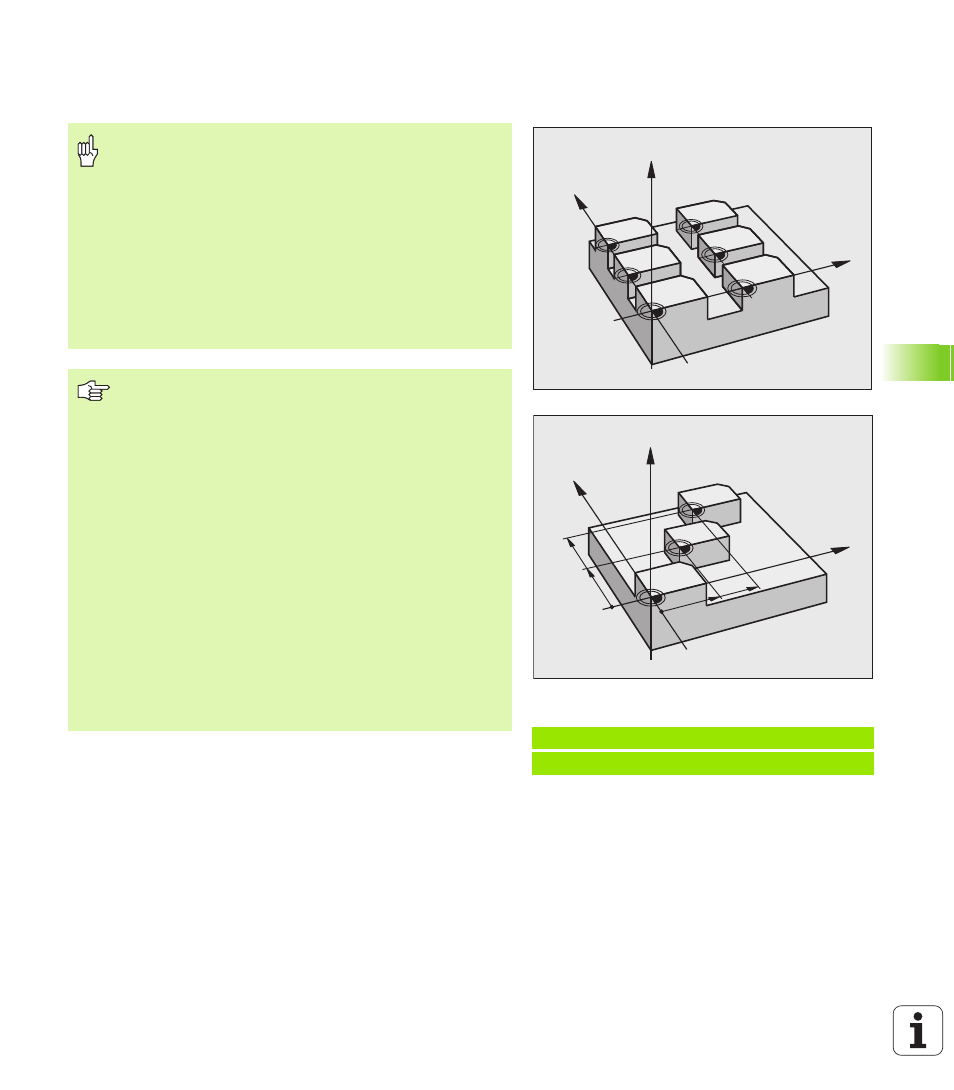

НУЛЕВАЯ ТОЧКА-смещение с помощью
таблиц нулевых точек (цикл 7)
Пример: NC-кадры
77 CYCL DEF 7.0 НУЛЕВАЯ ТОЧКА
78 CYCL DEF 7.1 #5
N 0
N 2
N 4
N 1
N 3
N
5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2
Нулевые точки из таблицы нулевых точек относятся
всегда и исключительно к актуальной опорной точке
(Preset).
Параметр станка 7475, с помощью которого раньше
определяли, отнсятся ли нулевые точки к нулевой
точке станка или к нулевой точке детали, имеет только
еще функцию достоверности. Если MP7475 = 1 то
УЧПУ выдает сообщение об ошибках, если смещение
нулевой точки вызывается из талицы нулевых точек.
Таблицы нулевых точек из TNC 4xx, которых
координаты относятся к нулевой точке станка (MP7475
= 1), не могут использоваться в iTNC 530.
Если используете перемещение нулевых точек с
помощью таблиц нулевых точек, то пользуйтесь
функцией SEL TABLE, для активирования желаемой
таблицы нулевых точек из программы NC.
Если работаете без SEL TABLE, то Вы должны
активировать желаемую таблицу нулевых точек перед
тестом программы или прогоном программы
(действительно также для графики
программирования):
„ Выбирать желаемую таблицу для теста программы в
режиме работы Тест программы через управление
файлами: таблица получает статус S
„ Выбирать желаемую таблицу для прогона
программы в режиме работы прогона программы
через управление файлами: таблица получает
статус M
Значения координат из таблицы нулевых точек
действительны только в абсолютном виде.
Новые строки можете ввести только в конце таблицы.
