HEIDENHAIN iTNC 530
339
8.1
Ра
б
о
та
с
цик
лами

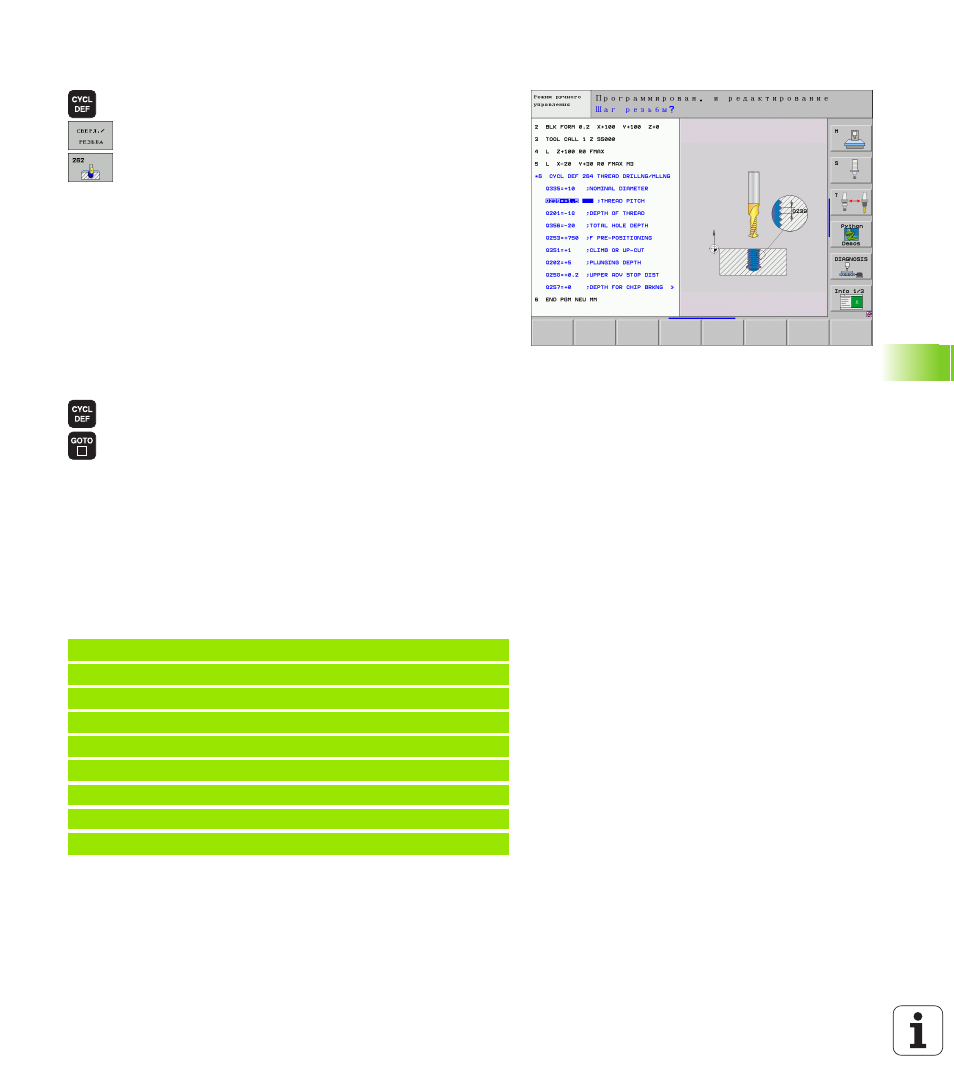

Определение цикла с помощью softkeys
Строка softkey указует разные группы циклов
Выбор цикла, нпр. циклы сверления
УЧПУ открывает диалог и запрашивает все
значения для ввода; одновременно УЧПУ
высвечивает на правой половине экрана графику,
в которой параметры для ввода подсвечены
ярким светом
Следует ввести все требуемые УЧПУ параметры и
окончить каждый ввод клавишей ENT.
УЧПУ закончит диалог после ввода всех
необходимых данных
Определение цикла с помощью функции
GOTO
Строка softkey указует разные группы циклов
УЧПУ указывает в первом окне обзор циклов.
Выберите с помощью клавишей со стрелкой
желаемый цикл или
Выберите с помощью CTRL + клавишей со
стрелкой (листование по страницам) желаемый
цикл или
Следует ввести номер цикла и подтвердить
клавишей ENT. УЧПУ открывает диалог цикла как
это выше описано
ЧУ-кадры в качестве примера
7 CYCL DEF 200 СВЕРЛЕНИЕ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=3
;ГЛУБИНА
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0
;ВЫДЕРЖКА ВРЕМЕНИ ВВЕРХУ
Q203=+0 ;КООРД. ПОВЕРХ.
Q204=50 ;2-ОЕ БЕЗОПАСНОЕ РАССТОЯНИЕ
Q211=0.25 ;ВЫДЕРЖКА ВРЕМЕНИ ВНИЗУ
