556 9 Программирование: спецфункции
9.2
Функция
PLANE:
нак
л
онение
пл
о
с
ко
сти
обрабо
тки
(
опция
ПО
1)
Параметры ввода

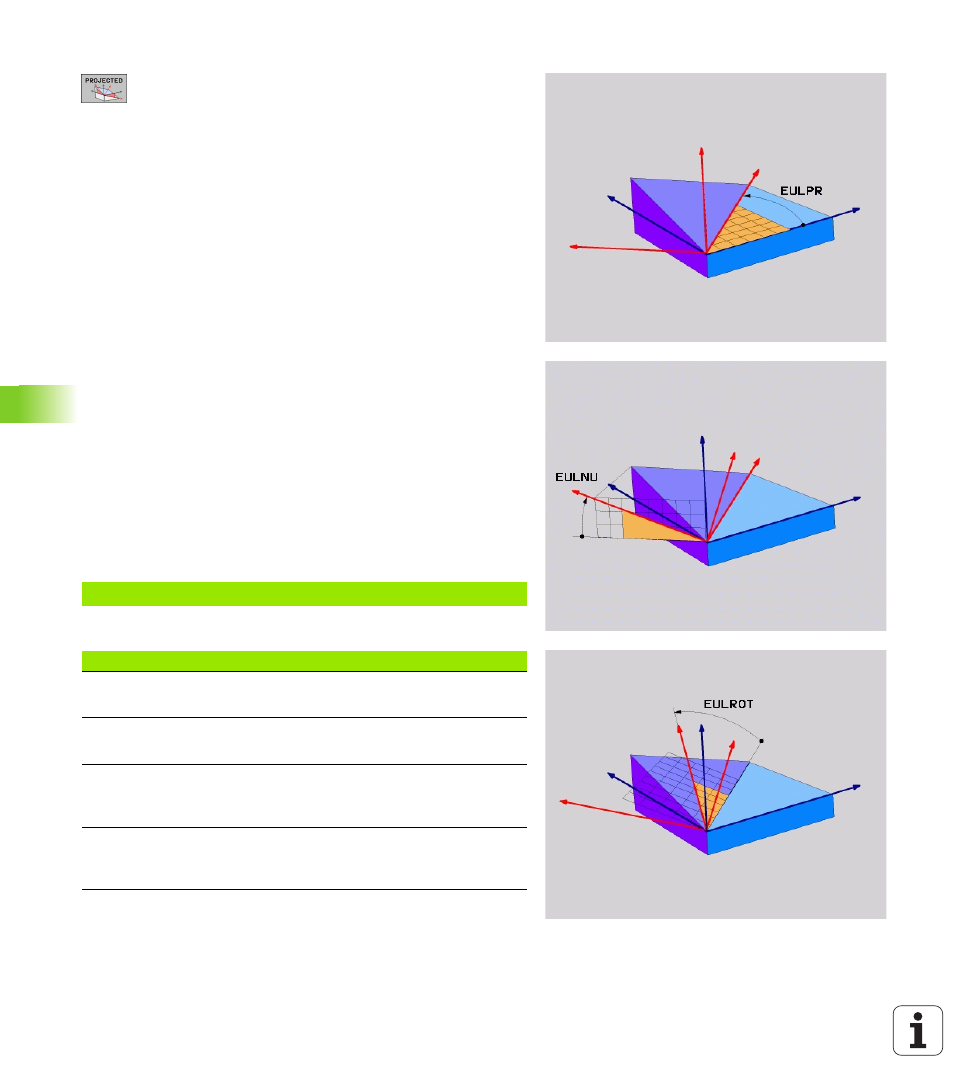

 Угол повор. Главная плоскость координат?:
угол вращения EULPR вокруг оси Z (смотри
картина справа вверху). Обратите внимание:
„ Пределы ввода это -180.0000° до 180.0000°
„ 0°-ось это ось X
 Угол наклона оси инструментов?: угол наклона
EULNUT системы координат вокруг смещенной на
угол прецесии оси X (смотри картина справа по
середине). Обратите внимание:
„ Пределы ввода это 0° до 180.0000°
„ 0°-ось это ось Z
 ROT-угол наклоненной плоск.?: поворот
EULROT наклоненной системы координат вокруг
наклоненной оси инструментов (соответствует по
смыслу вращению с помощью цикла 10
ПОВОРОТ). С помощью угла вращения можете
простым способом определить направление оси X
на наклоненной плоскости обработки (смотри
рисунок справа внизу). Обратите внимание:
„ Пределы ввода это 0° до 360.0000°
„ 0°-ось это ось X
 Дальше с помощью свойств позиционирования
(смотри „Определить поведение при
позиционировании функции PLANE” на странице
564)
ЧУ-кадр
Используемые сокращения
5 PLANE EULER EULPR45 EULNU20 EULROT22 .....
Сокращение Значение
ЭЙЛЕР Швейцарский математик, определивший так
называемые углы Эйлера
EULPR Прцессия-угол: угол, описывающий поворот
системы координат вокруг оси Z
EULNU Нутационный угол: угол, описывающий
поворот системы координат вокруг смещенной
на угол прецесси оси X
EULROT Уголвращения: угол, описывающий поворот
наклоненной системы координат вокруг
наклоненной оси Z
