HEIDENHAIN iTNC 530
523
8.12
Цик
л
ы
для
пере
сч
ёта
к
оор
динат

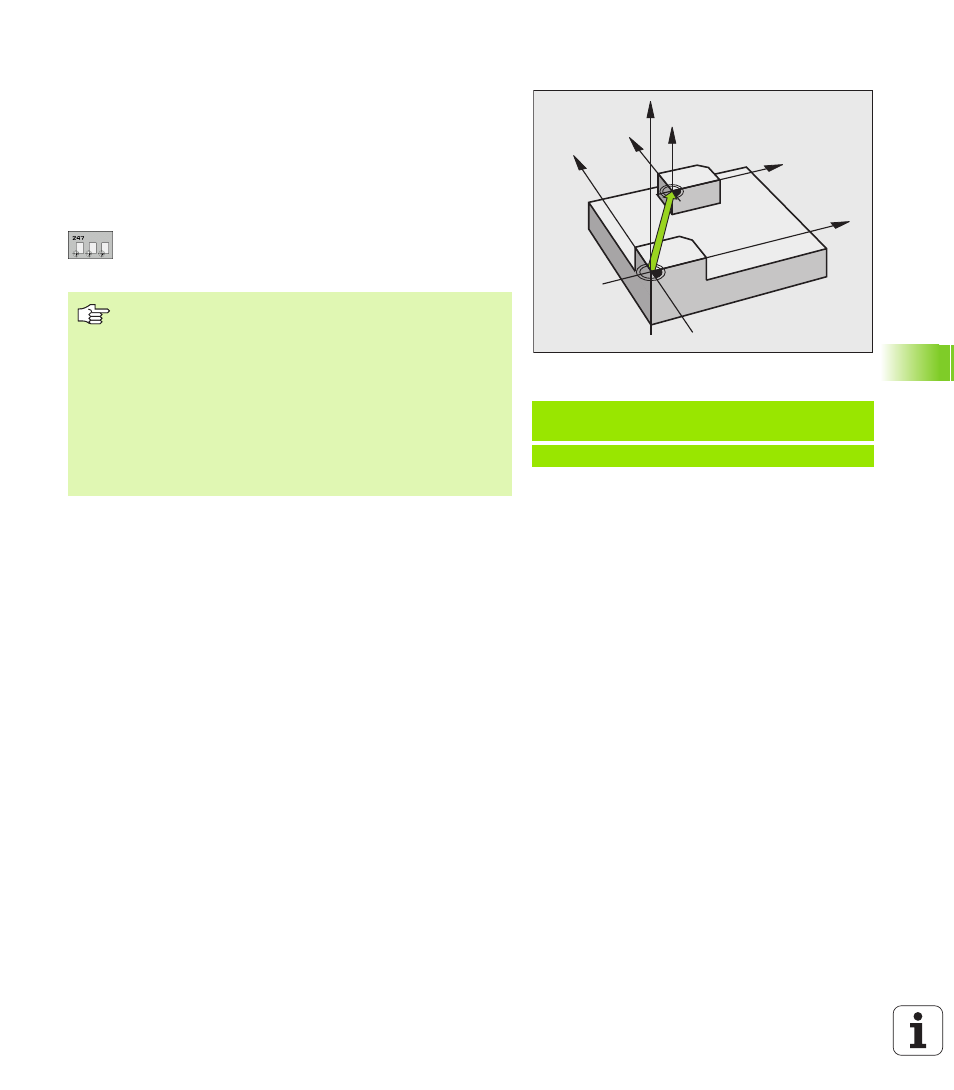

УСТАНОВЛЕНИЕ ОПОРНОЙ ТОЧКИ (цикл 247)
С помощью цикла УСТАНОВЛЕНИЕ ОПОРНОЙ ТОЧКИ можете в
активировать Preset, определённую в таблицы Preset, в качестве
новой опорной точки.
Действие
После дефиниции цикла УСТАНОВЛЕНИЕ НУЛЕВОЙ ТОЧКИ все
вводы координат и перемещения нулевых точек (абсолютные и
инкрементные) относятся к новому Preset.
Номер для опорной точки?: указать номер
базовой точки из таблицы предустановок, которая
должна активироваться
Индикация состояния
В инидкации статуса УЧПУ высвечивает активный номер
предустановки за символом опорной точки.
Пример: NC-кадры
13 CYCL DEF 247 НАЗНАЧЕНИЕ ОПОРНОЙ
ТОЧКИ
Q339=4
;НОМЕР ОПОРНОЙ ТОЧКИ
Z
Z
X
X
Y
Y
При активировании опорной точки из таблицы Пресет,
УЧПУ отменяет активное смещение нулевой точки.
УЧПУ установливает Preset только на этих осях,
которые являются активными в таблицы Preset.
Опорная точка осей, обозначенных с – остается
неизмененной.
Если оператор активирует номер предстановки 0
(строка 0), тогда активирует опорную точку,
установленную в ручном режиме работы.
В режиме работы PGM-тест цикл 247 не действует.
