9.2
Функция
PLANE:
нак
л
онение
пл
о
с
ко
сти
обрабо
тки
(
опция
ПО
1)
Определение плоскости обработки через два
вектора: PLANE VECTOR
Применение
Дефиницию плоскости обработки через два вектора можете
использовать тогда, если Ваша САПР-система может рассчитать
базисный вектор и вектор нормали наклоненной плоскости
обработки. Многократная нормированная дефиниция не
требуется. УЧПУ расчитывает нормирование внутреннее, так что
можно ввести значения от -99.999999 до +99.999999.
Требуемый для определения плоскости обработки базисный
вектор определен с помощью трех компонентов BX, BY и BZ

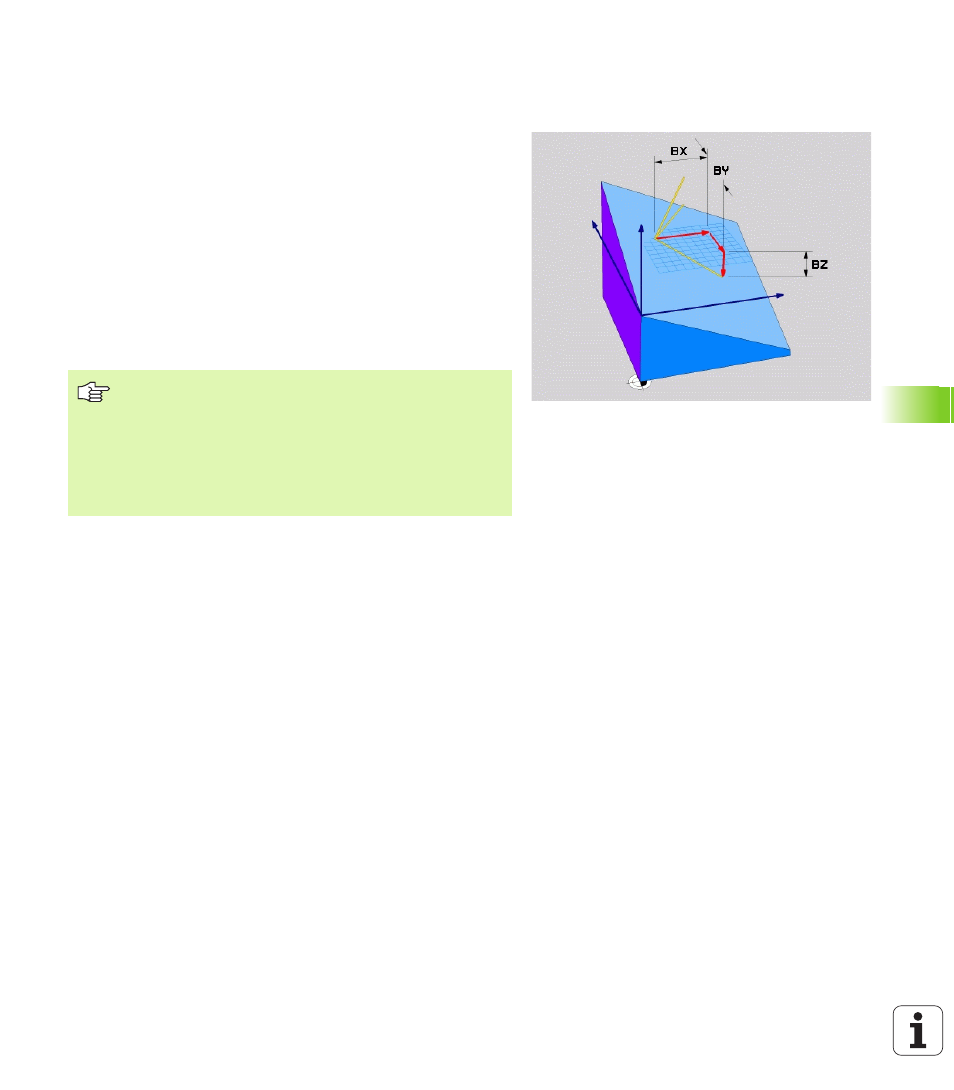

(смотри рисунок справа вверху). Вектор нормали определяется
компонентами NX, NY и NZ
Базисный вектор определяет направление оси X на наклоненной
плоскости обработки, вектор нормали определяет направление
плоскости обработки и лежит перпендикулярно.
Обратите внимание перед программированием
УЧПУ расчитывает внутреннее нормированные
векторы из введенных значений.
Описание параметров для поведения при
позиционировании: Смотри „Определить поведение
при позиционировании функции PLANE”, страница
564.
