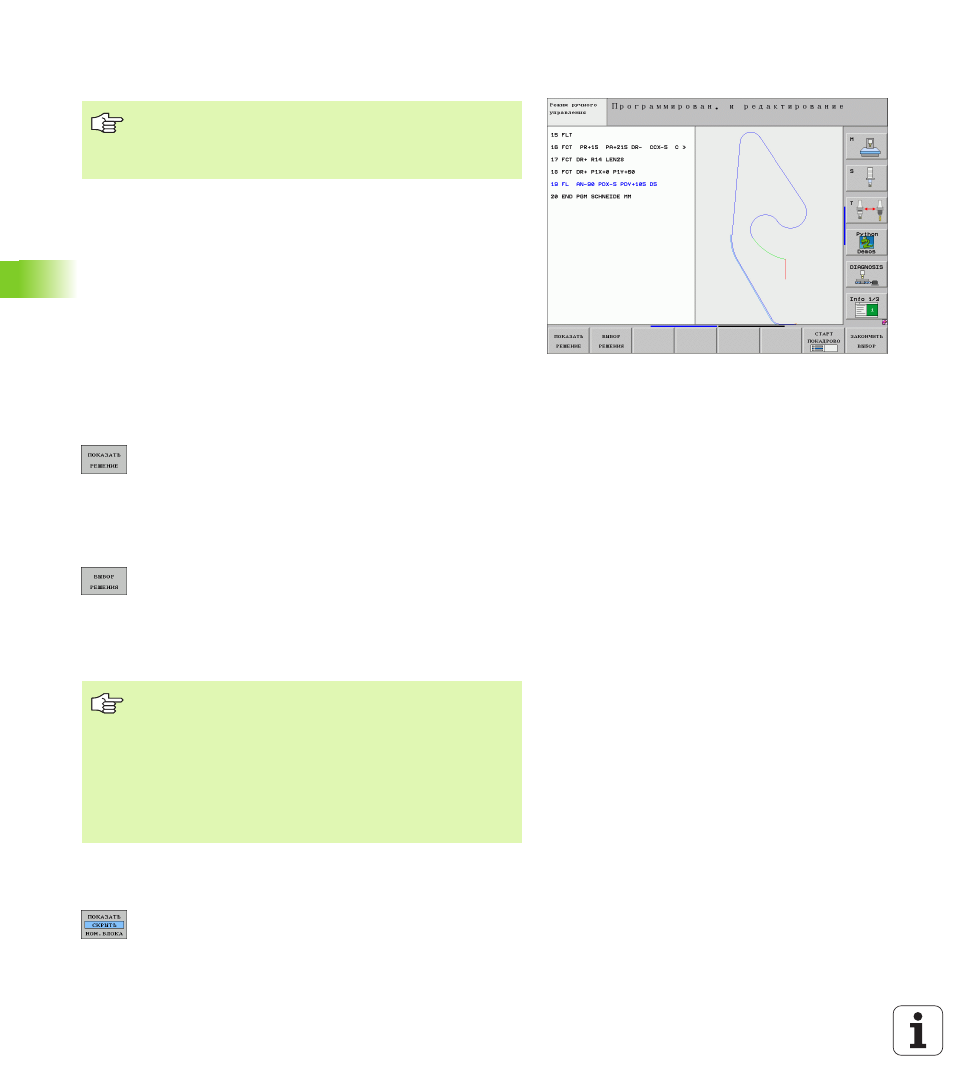

Графика FK-программирования
Неполные данные о координатах не позволяют иногда на
однозначное определение контура загатовки. В этом случае УЧПУ
показывает разные решения в окне FK-графики и оператор
выбирает подходящее. FK-графика изображает контур загатовки
разноцветно:
Если данные ведут к нескольким решениям и контур
изображается зелёным цветом, то выбирается правильный
контур следующим образом:
Так часто нажимать softkey ПОКАЖИ РЕШЕНИЕ,
пока эелемент контура появится в правильном
виде. Использовать функцию изменения
масштаба изображения (2-ая линейка
программируемых клавиш), если возможные
решения не различаемые в стандартном
изображении
Указанный элемент контура соответствует данным
чертежа: устанавить с помощью softkey ВЫБОР
РЕШЕНИЯ.
Если изображенный зеленым цветом контур не должен еще
вводится в программу, то следует нажат softkey ОКОНЧИТЬ
ВЫБОР, чтобы продолжать FK-диалог.
Индикация номеров кадров в окне графики
Для указания номеров кадров в окне графики:
Softkey УКАЗАТЬ ВЫДЕЛИТЬ Н-Р ЗАПИСИ
установить на УКАЗАТЬ (линейка Softkey 3)
Для использования графики при FK-
программировании, выбирается распределение
экрана ПРОГРАММА + ГРАФИКА (смотри
„Программирование/редактирование” на странице 53)
белый
элемент контура однозначно определён
зелёный введённые данные допускают несколько решений;
оператор выбирает правильное
красный введённые данные не определяют ещё достаточно
контура; следует ввести больше данных
Изображённые зелёным цветом элементы контура
следует по возможности рано с ВЫБОР РЕШЕНИЯ
устанавить, чтобы ограничить многозначность для
последующих элементов контура.
Производитель станка может устанавить другие
краски для изображения FK-графики.
ЧУ-кадры из программы, вызываемой с помощью PGM
CALL, УЧПУ представляет другим цветом.
