Настройка уровня
DXF-файлы содержат как правило несколько слоев (урвней), с
помощью которых программист может организовать свой чертеж.
С помощью техники уровней программист группирует
разнообразные элементы, нпр. собственный контур загатовки,
размеры, вспомогательные и конструкционные линии, штриховки
и тексты.
Для ограничения количества данных при выборе контура на
дисплее, можете все избыточные, содержащиея в файле DXF
уровни выделить.

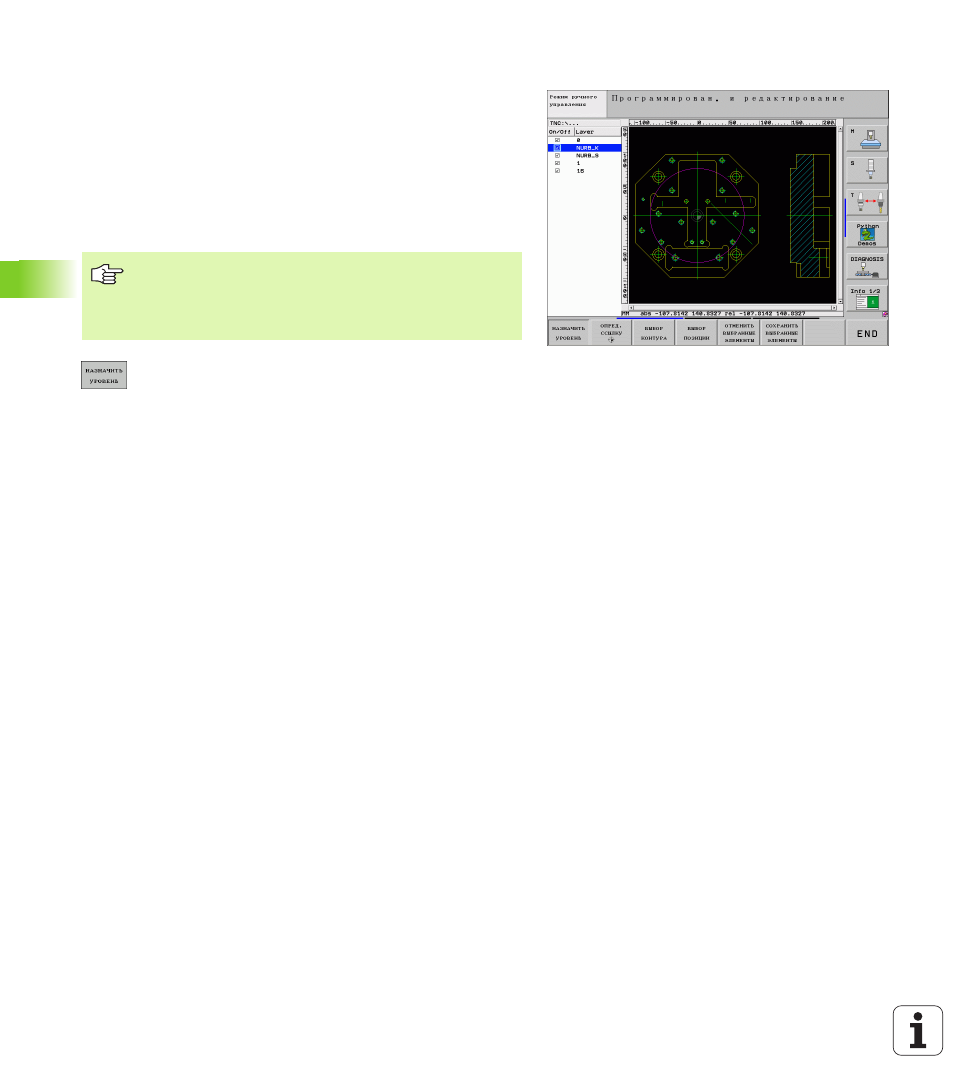

Если еще не активная выбрать режим для
настройки слоя: УЧПУ указует в левом окне все
уровни, содержащиеся в активном файле DXF
Для скрытия слоя: нажимая левую клавишу мыши
набрать желаемый уровень и нажатием
контрольного квадратика выделить
Для индицирования слоя: нажимая левую клавишу
мыши набрать желаемый уровень и нажатием
контрольного квадратика выделить
Редактируемый файл DXF должен содержать как
минимум один уровень.
Можете выбирать контур даже тогда, если конструктор
записал их в памяти на разных уровнях.
