Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-04)
Страница 560
560
9 Программирование: спецфункции
9.2
Функция
PLANE:
нак
л
онение
пл
о
с
ко
сти
обрабо
тки
(
опция
ПО
1)

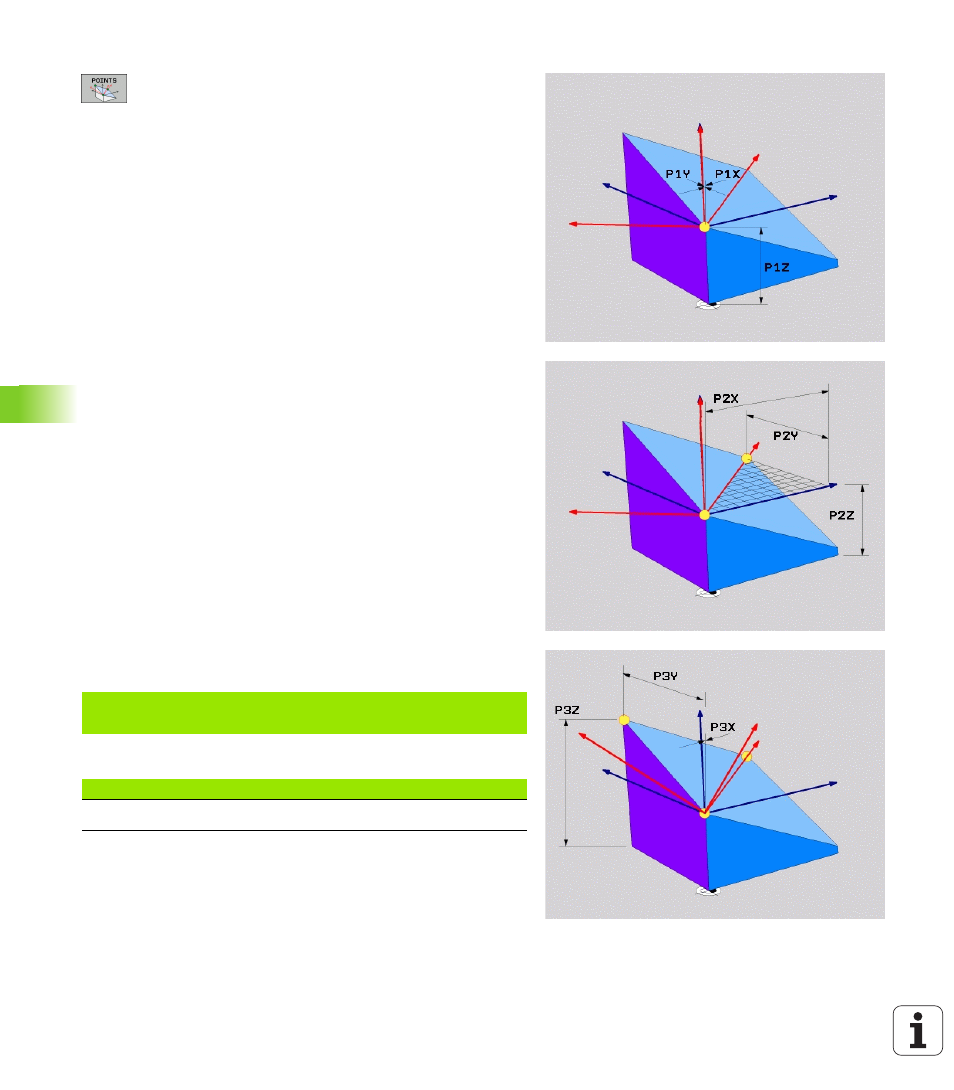

Параметры ввода
X-координата 1. точки плоскости?: X-координата
P1X 1-ой точки плоскости (смотри рисунок справа
вверху)
Y-координата 1. точки плоскости?: Y-координата
P1Y 1-ой точки плоскости (смотри рисунок справа
вверху)
Z-координата 1. точки плоскости?: Z-координата
P1Z 1-ой точки плоскости (смотри рисунок справа
вверху)
X-координата 2. точки плоскости?: X-координата
P2X 2-ой точки плоскости (смотри рисунок справа
по середине)
Y-координата 2. точки плоскости?: Y-координата
P2Y 2-ой точки плоскости (смотри рисунок справа
по середине)
Z-координата 2. точки плоскости?: Z-координата
P2Z 2-ой точки плоскости (смотри рисунок справа
по середине)
X-координата 3. точки плоскости?: X-координата
P3X 3-й точки плоскости (смотри рисунок справа
внизу)
Y-координата 3. точки плоскости?: Y-координата
P3Y 3-й точки плоскости (смотри рисунок справа
внизу)
Z-координата 3. точки плоскости?: Z-координата
P3Z 3-й точки плоскости (смотри рисунок справа
внизу)
Дальше с помощью свойств позиционирования
(смотри „Определить поведение при
позиционировании функции PLANE” на странице
ЧУ-кадр
Используемые сокращения
5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 .....
Сокращение
Значение
POINTS
Из английского языка points = точки
