HEIDENHAIN iTNC 530 463
8.8 SL-
цик
лы

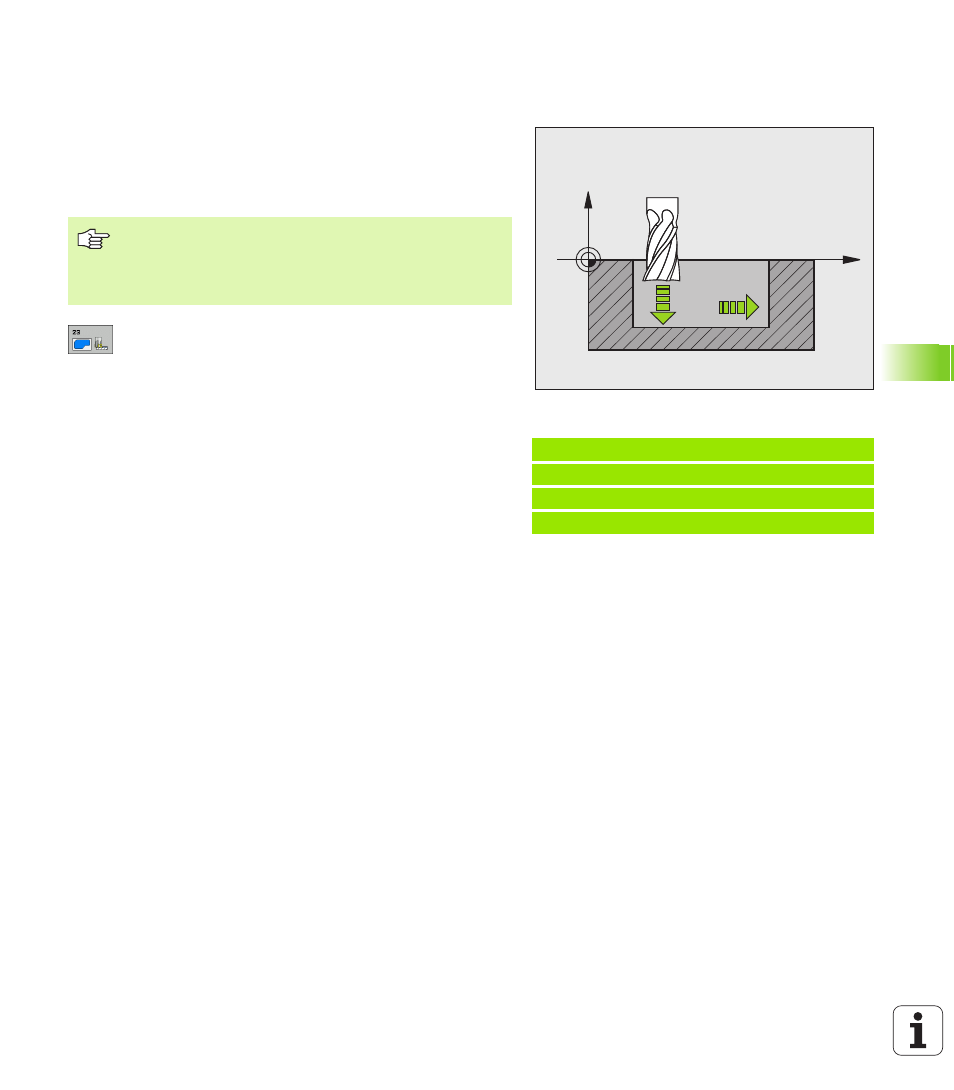

ЧИСТОВАЯ ОБРАБОТКА НА ГЛУБИНЕ
(цикл 23)
УЧПУ перемещает инструмент мягко (вертикальный
тангенциальный круг) на обрабатываемую поверхность, если
имеется там достаточно места. Если мало места то УЧПУ
перемещает инструмент перпендикулярно на глубину. Затем
фрезеруется оставшийся после очистки припуск на чистовую
обработку.
 Подача врезания Q11: скорость перемещения
инструмента при врезании
 Подача очистки Q12: подача фрезерования
 Подача возврата Q208: скорость перемещения
инструмента при выходе из отверстия в мм/мин.
Если вводится Q208=0, то УЧПУ отводит
инструмент с подачей Q12 из отверстия
Пример: NC-кадры
60 CYCL DEF 23 ЧИСТ.ОБРАБ.ДНА
Q11=100 ;ПОДАЧА ВРЕЗАНИЯ
Q12=350 ;ПОДАЧА ЧЕРН.ОБР.
Q208=99999 ;ПОДАЧА ВОЗВРАТА
X
Z
Q11
Q12
Обратите внимание перед программированием
УЧПУ самостоятельно устанавливает точку старта для
чистовой обработки. Точка старта зависит от
количества места в кармане.
