HEIDENHAIN iTNC 530
565
9.2
Функция
PLANE:
нак
л
онение
пл
о
с
ко
сти
обрабо
тки
(
опция
ПО
1)
Расстояние точки вращения от вершины инструмента
(инкрементно): УЧПУ устанавливает инструмент (стол) на
величину вершины инструмента. Через параметр РАССТ
перемещаете точку поворота движения установления по
отношении к актуальной позиции вершины инструмента.
Подача? F=: скорость по траектории, с которой инструмент
должен устанавливаться
Оси вращения установливать в отдельном блоке
Если хотите установливать оси вращения в отдельном блоке
позиционирования (опция STAY избрана) Вам следует:
Произвольную PLANE-функцию выбрать, автоматическое
установление с помощью STAY определить При отработке
УЧПУ рассчитывает значения положения имеющихся на станке
осей поворота и записывает эти в системных параметрах Q120
(A-ось), Q121 (B-ось) и Q122 (C-ось)
Определение блока позиционирования с помощью
рассчитанных УЧПУ угловых значений
Кадры в качестве примера: станок с C-поворотным столом и A-
наклонный стол на пространственный угол B+45°.
1
1
1
1
Обратите внимание!
Если инструмент находится перед установлением на
заданном расстоянии от обрабатываемой детали, то
инструмент находится также после установления
отосительно смотря на той же самой позиции

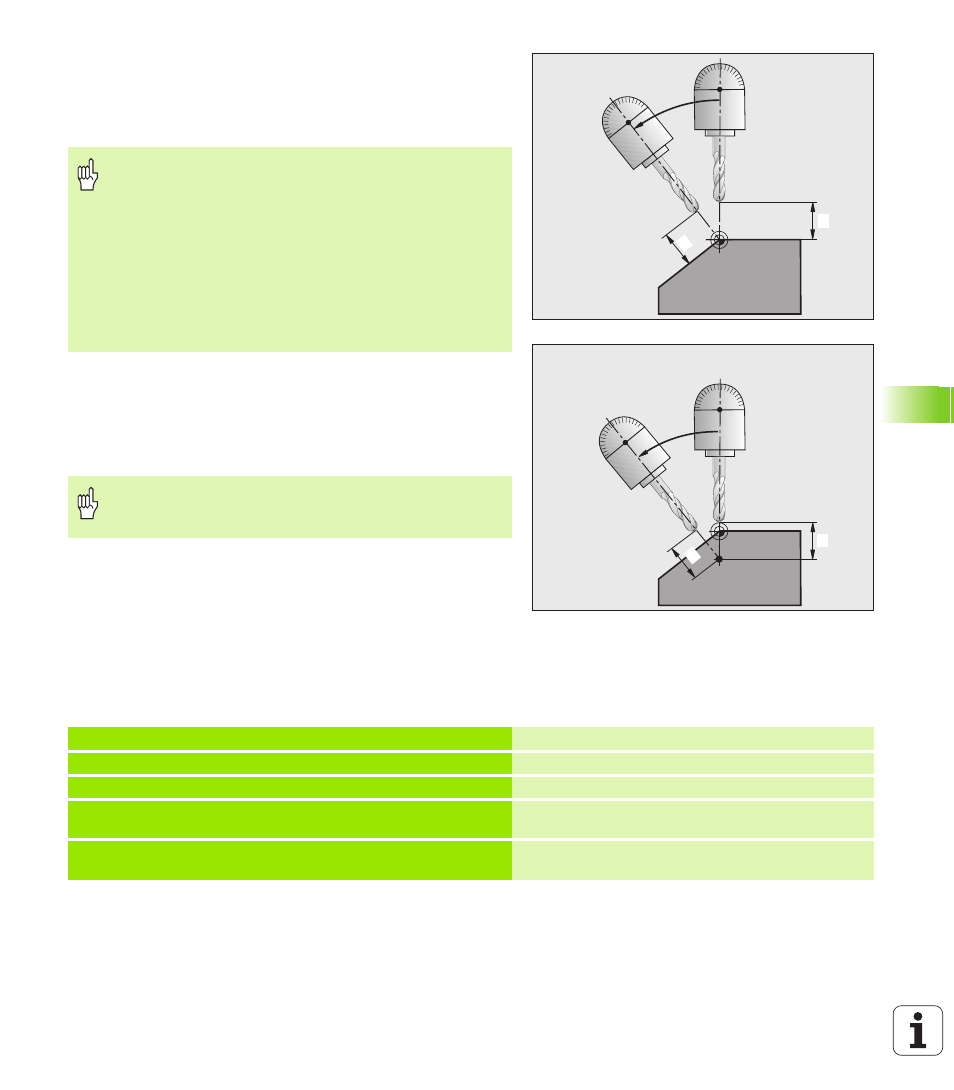

(смотри рисунок справа по середине,
1
= РАССТ)
Если инструмент находится перед установлением на
заданном расстоянии от обрабатываемой детали, то
инструмент находится также после установления
относительно смотря на смещенной позиции
(смотри рисунок справа внизу,
1
= РАССТ)
Так предпозиционировать инструмент, чтобы при
установлении не произошло столкновение
инструмента и загатовки (зажиного приспособления).
...
12 L Z+250 R0 FMAX
Позиционировать на безопасную высоту
13 PLANE SPATIAL SPA+0 SPB+45 SPC+0 STAY
Определить и активировать функцию PLANE
14 L A+Q120 C+Q122 F2000
Позиционировать ось поворота с помощью
рассчитанных УЧПУ значений
...
Определить обработку на наклоненной
плоскости
