296 6 Программирование: программирование контуров
6.8
Пе
ре
ра
бо
тка
данных
DXF (
опция
программног
о
обе
спе
чения
)

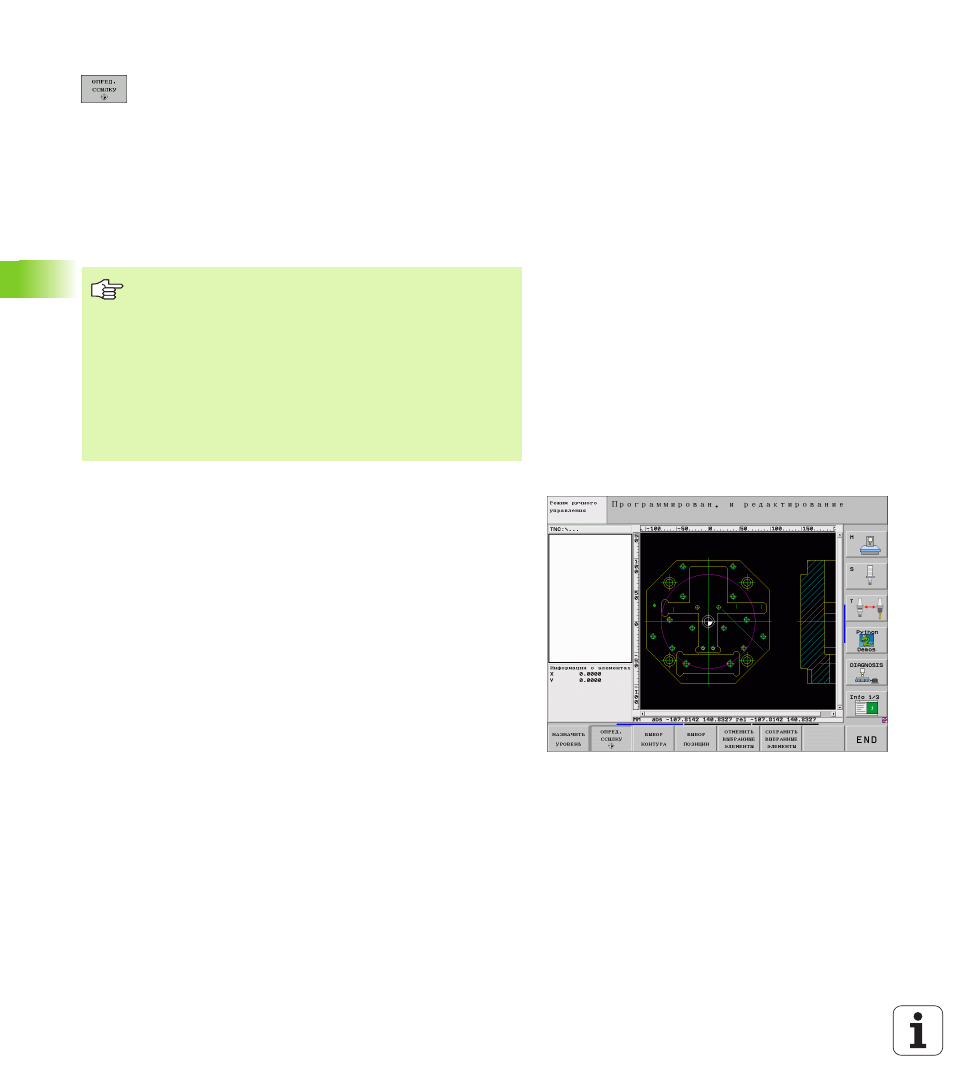

Выбор опорной точки в точке пересечения двух элементов
 Выбор режима определения опорной точки
 С помощью левой клавиши мыши щелкнуть на
желаемый элемент (прямая, полный круг или дуга
окружности): TNC показывает с помощью
звездочки стоящие в распоряжении опорные
точки, лежащие на выбранном элементе
 Левой клавшей мыши нажать на второй элемент
(прямая, круг или дуга окружности): ЧПУ
установливает символ опорной точки в точке
пересечения
Информация о элементах
TNC показывает на дисплее слева внизу, как далекго от исходной
точки чертежа находится выбранная опорная точка.
УЧПУ рассчитывает точку пересечения двух
элементов даже тогда, если лежит он на удлиннении
одного из этих элементов.
Если УЧПУ может рассчитывать несколько точек
пересечения, тогда управление выбирает ту точку,
которая лежит ближе второго элемента, набранного
нажатием клавиши мыши.
Если УЧПУ не в состоянии рассчитать точку
пересечения, тогда сбросывает уже маркированный
элемент.
