6 Программирование: программирование контуров
6.2
Основы
к
фу
н
кц
и
я
м
траект
ории
Коррекция на радиус
Коррекция на радиус должна стоять в том кадре, с котором
наезжается первый элемент контура. Коррекция на радиус не
может начинаться в кадре для круговой траектории. Следует
программировать ее раньше в кадре прямых (смотри „Движения
по траектории – прямоугольные координаты”, страница 250) или в
кадре приближения (APPR-кадр, смотри „Наезд и отъезд от
Предпозиционирование
Надо так предпозиционировать инструмент в начале программы
обработки, чтобы исключить повреждение инструмента и
загатовки.

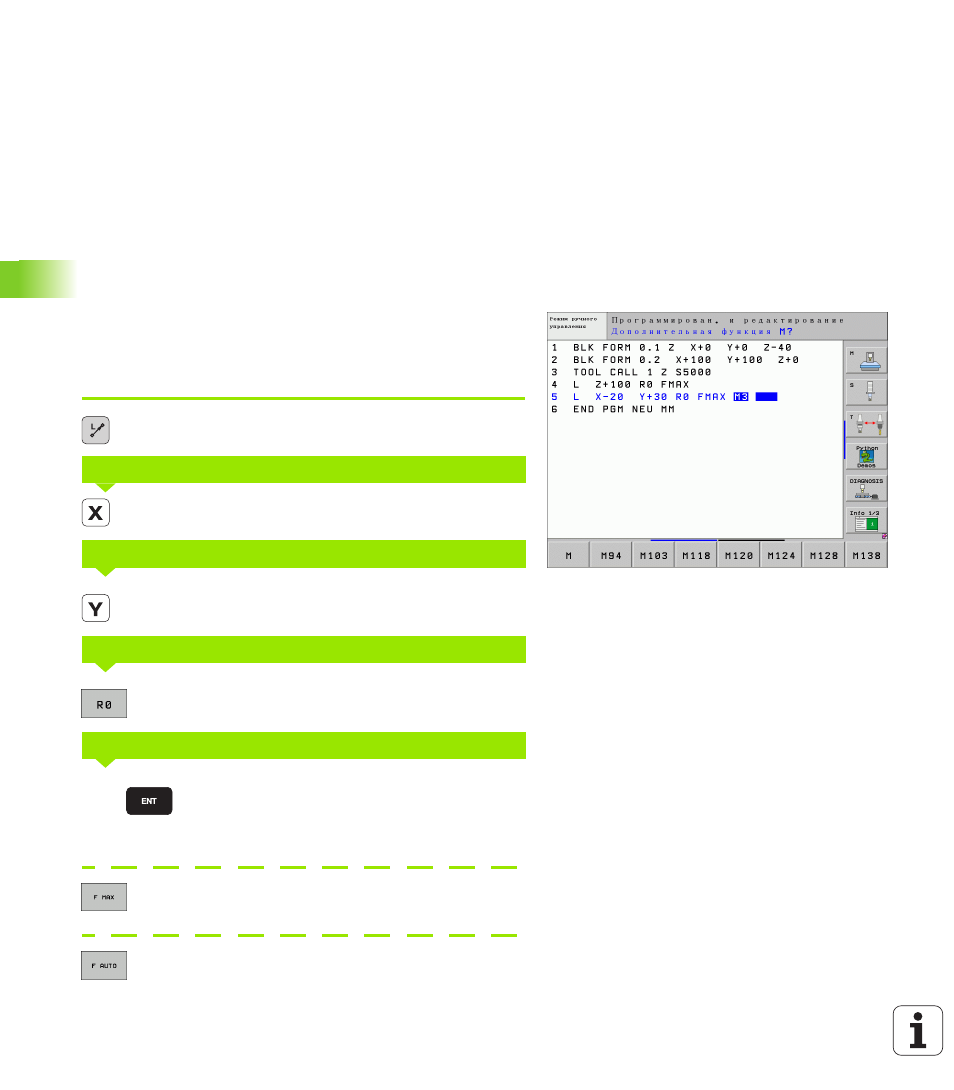

Ввод кадров программы при использовании клавиш
функции траектории
Используя серые клавиши функции траектории открываете
диалог открытым текстом. УЧПУ запрашивает друг за другом все
данные и включает кадр программы в программу обработки.
Пример – программирование прямой.
Открыть диалог программирования: нпр. прямая
Ввести координаты конечной точки прямой, нпр.
-20 в X
Ввести координаты конечной точки прямой, нпр.
-30 в Y, с помощью клавиши ENT подтвердить
Выбор коррекции на радиус: напр. нажать softkey
R0, инструмент перемещается без коррекции
Ввести подачу и подтвердить с помощью клавиши
ENT: напр. 100 мм/мин. При INCH-
программировании (ДЮЙМ): ввод 100
соответствует подачи в 10 дюймов/мин
Перемещение на ускоренном ходе: нажать Softkey
FMAX или
Перемещение с подачей, дефинированной в
TOOL CALL-кадре: softkey FAUTO нажать
КООРДИНАТЫ ?
КООРДИНАТЫ ?
КОРРЕКЦИЯ НА РАДИУС: RL/RR/БЕЗ КОРРЕКЦИИ:?
ПОДАЧА F=? / F MAX = ENT
100
