Определ
ение
обра
зц
а
P
A
TTERN DEF

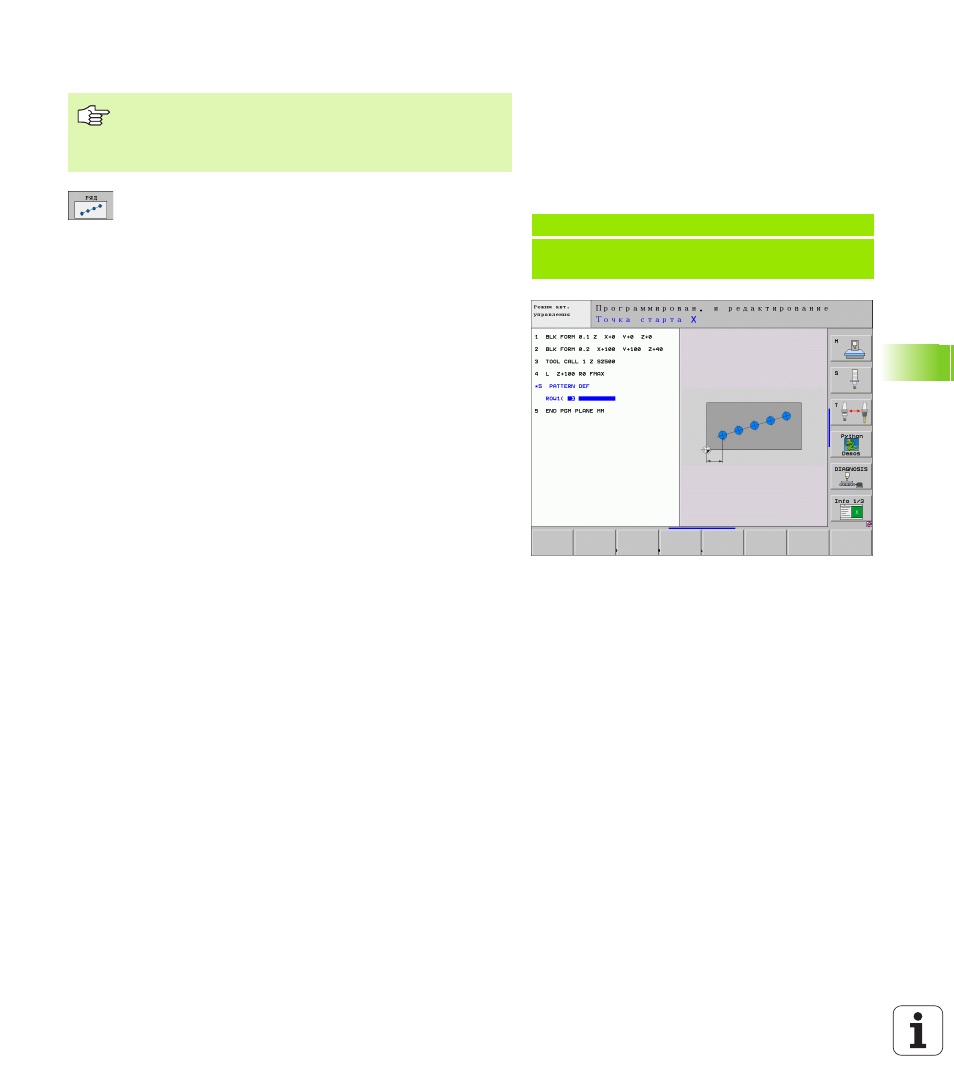

Дефинирование отдельного ряда
Точка старта X (абсолютная): координата точки
старта ряда на оси X
Точка старта Y (абсолютная): координата точки
старта ряда на оси Y
Расстояние позиций обработки (инкрементное):
расстояние между позициями обработки.
Вводимое положительное или отрицательное
значение
Количество операций обработки: общее
количество позиций обработки
Поворот всего образца (aбсолютный): угол
поворота вокруг введенной точки старта. Опорная
ось: главная ось активной плоскости обработки
(нпр. X для оси инструмента Z). Вводимое
положительное или отрицательное значение
Координата поверхности заготовки
(абсолютная): ввести координату Z, на которой
должна начинаться обработка
Если определяется поверхность заготовки в Z не
равна 0, тогда это значение действует дополнительно
до поверхности заготовки Q203, определенной в цикле
обработки.
Пример: ЧУ-кадры
10 L Z+100 R0 FMAX
11 PATTERN DEF
ROW1 (X+25 Y+33,5 D+8 NUM5 ROT+0 Z+0)
