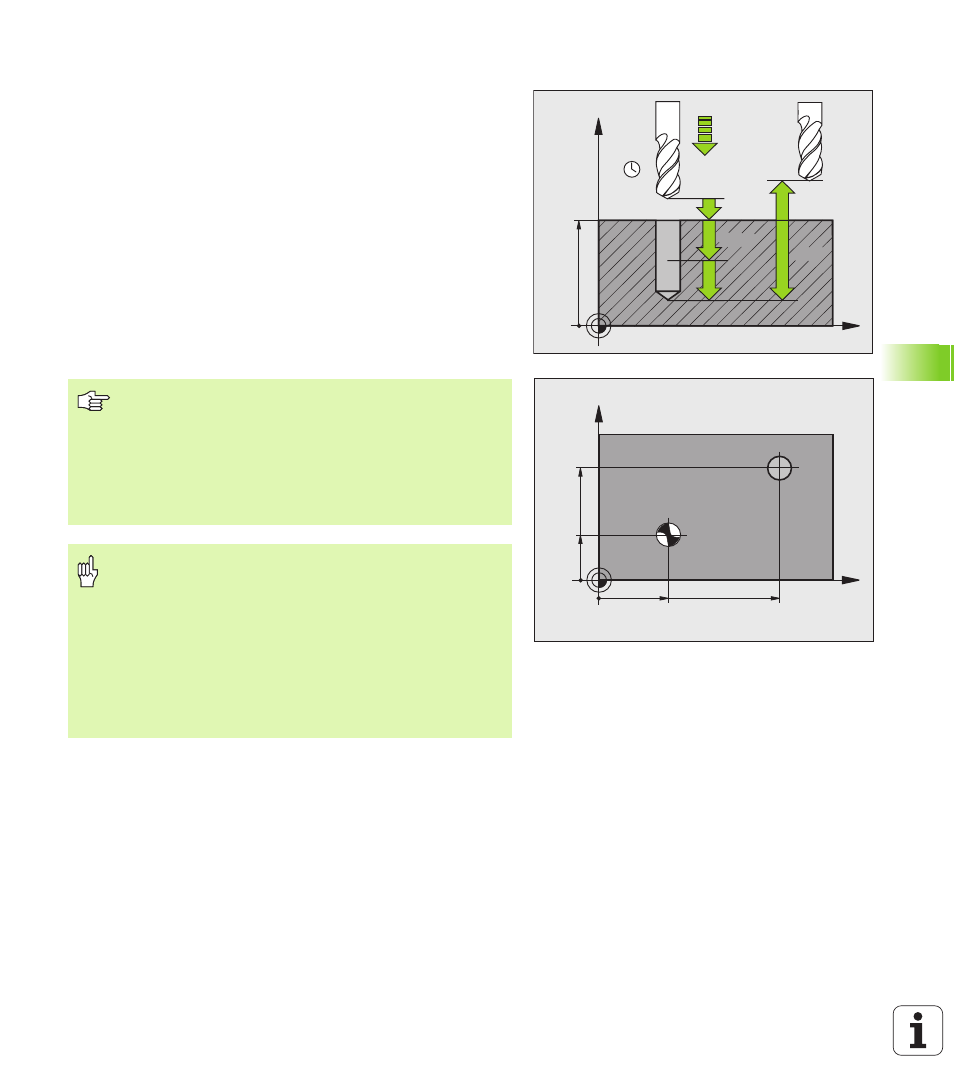

СВЕРЛЕНИЕ (цикл 200)
1 УЧПУ позиционирует инструмент на оси шпинделя на
ускоренной подачи FMAX на безопасное расстояние над
поверхностью заготовки
2 Инструмент сверлит с программированной подачей F до
первой глубины врезания
3 УЧПУ перемещает инструмент с FMAX обратно на безопасное
расстояние, выдерживает там - если введено - и
перемещается снова с FMAX на безопасное расстояние над
первой глубиной подачи
4 Затем инструмент сверлит с заданной подачей F на дальшую
глубину врезания
5 УЧПУ повторяет эту операцию (2 до 4), пока будет достигнута
заданная глубина сверления
6 Со дна сверления инструмент перемещается с FMAX на
безопасное расстояние или если это – введено – на 2-
ое безопасное расстояние
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
30
X
Y
20
80
50
Обратите внимание перед программированием
Программировать кадр позиционирования в точке
старта (центр отверстия) плосткости обработки с
коррекцией на радиус R0.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируется
глубина = 0, то УЧПУ не отрабатывает цикла.
С помощью параметра станка 7441 бит 2
настраивается, должно ли УЧПУ выдавать сообщение
об ошибках при вводе положительной глубины (бит
2=1) или нет (бит 2=0).
Внимание опасность столковения!
Учесть, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции.
Инструмент перемещается на оси инструмента на
ускоренной подачи на безопасное расстояние ниже
поверхности обрабатываемой детали!
