HEIDENHAIN iTNC 530
561
9.2
Функция
PLANE:
нак
л
онение
пл
о
с
ко
сти
обрабо
тки
(
опция
ПО
1)

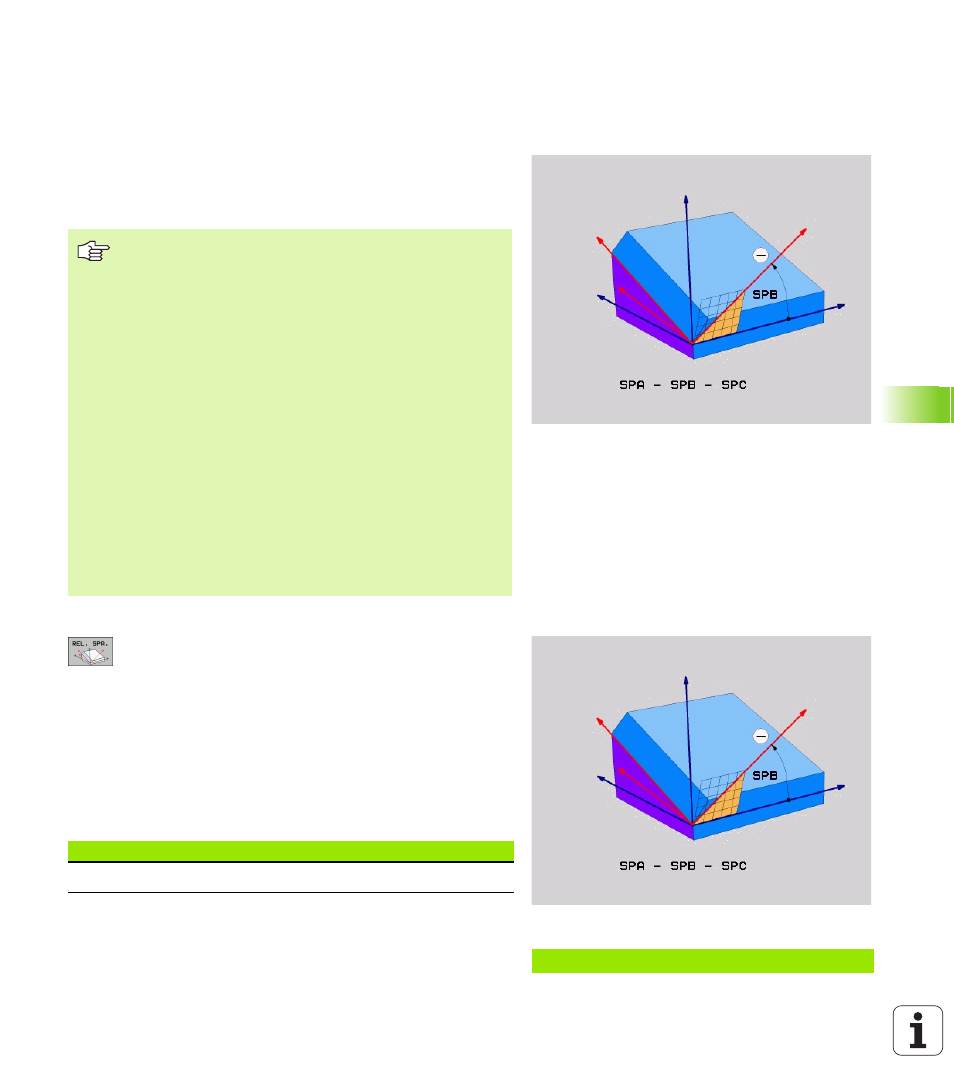

Определение плоскости обработки через
отдельный, инкрементальный
пространственный угол: PLANE RELATIVE
Применение
Инкрементальный пространственный угол используем тогда,
если ужу активная наклоненная плоскость обработки через
дальший поворот должна быть наклонена. Пример:
изготовление 45° фаски на наклоненной плоскости.
Параметры ввода
Инкрементный угол?: пространственный угол, на
который активная плоскость обработки дальше
наклоняется (смотри рисунок справа вверху).
Выбор оси, вокруг которой следует наклонять с
помощью программируемой клавиши. Диапазон
ввода -359.9999° до +359.9999°
Дальше с помощью свойств позиционирования
(смотри „Определить поведение при
позиционировании функции PLANE” на странице
Используемые сокращения
Обратите внимание перед программированием
Определенный угол действует всегда в отнесении к
активной плоскости обработки, независимо от того с
помощью которой функции эго активировали.
Оператор может программировать произвольно много
PLANE RELATIVE-функций друг за другом.
Если хотите обратно на плоскость обработки, которой
до PLANE RELATIVE функции была активной, тогда
дефинируете PLANE RELATIVE с тем же самым
углом, но с противоположным знаком числа.
Если используету PLANE RELATIVE на
ненаклоненной плоскости обработки, тогда
поворочиваете ненаклоненную плоскость просто на
определенный в PLANE-функции пространственный
угол.
Описание параметров для поведения при
позиционировании: Смотри „Определить поведение
при позиционировании функции PLANE”, страница
564.
Пример: ЧУ-кадр
5 PLANE RELATIV SPB-45 .....
Сокращение
Значение
RELATIV
Из английского языка relative = относящийся к
