HEIDENHAIN iTNC 530 403
8.5
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
фрез
еров
ания
резьбы

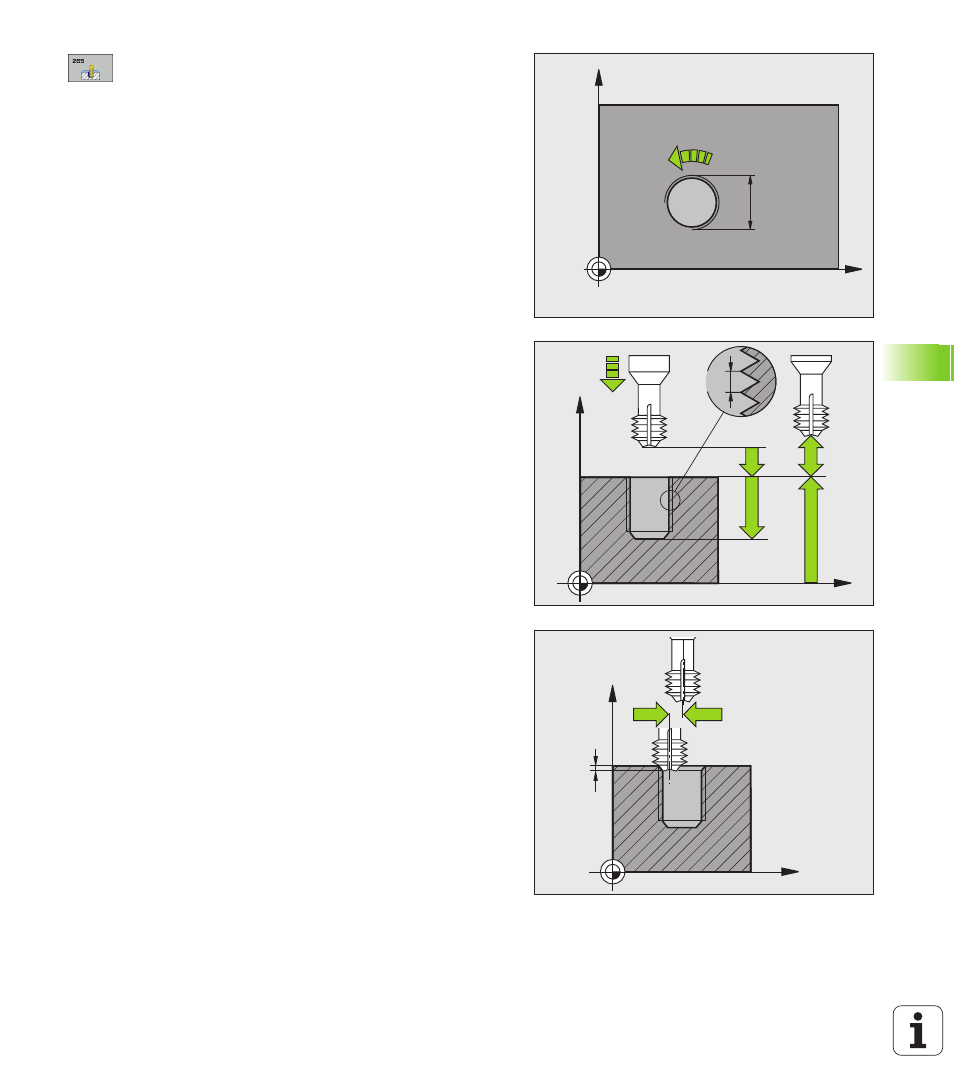

 Заданный диаметр Q335: номинальный диаметр
резьбы
 Шаг резьбы Q239: шаг резьбы. Знак числа
определяет правую или левую резьбу:
+= правая резьба
– = левая резьба
 Глубина резьбы Q201 (инкрементно): расстояние
между поверхностью заготовки и дном резьбы
 Подача предпозиционированя Q253: скорость
перемещения инструмента при врезании в
заготовку или при выводе из заготовки в мм/мин
 Глубина с торцовой стороны Q358
(инкрементно): расстояние между поверхностью
заготовки и вершиной инструмента при операции
зенкования с торцовой стороны
 Смещение зенкования с торцовой стороны
Q359 (инкрементно): расстояние, на которое
УЧПУ смещает центр инструмента из центра
отверстия
 Операция зенкования Q360: выполнение фаски
0 = перед обработкой резьбы
1 = после обработки резьбы
 Безопасное расстояние Q200 (инкрементно):
расстояние вершина инструмента – поверхность
заготовки
X
Y
Q207
Q335
X
Z
Q203
Q253
Q239
Q201
Q204
Q200
X
Z
Q359
Q358
