8 Программирование: циклы
8.8 SL-
цик
лы
ОБРАЗУЮЩАЯ ЦИЛИНДРА (цикл 27, ПО-
опция 1)

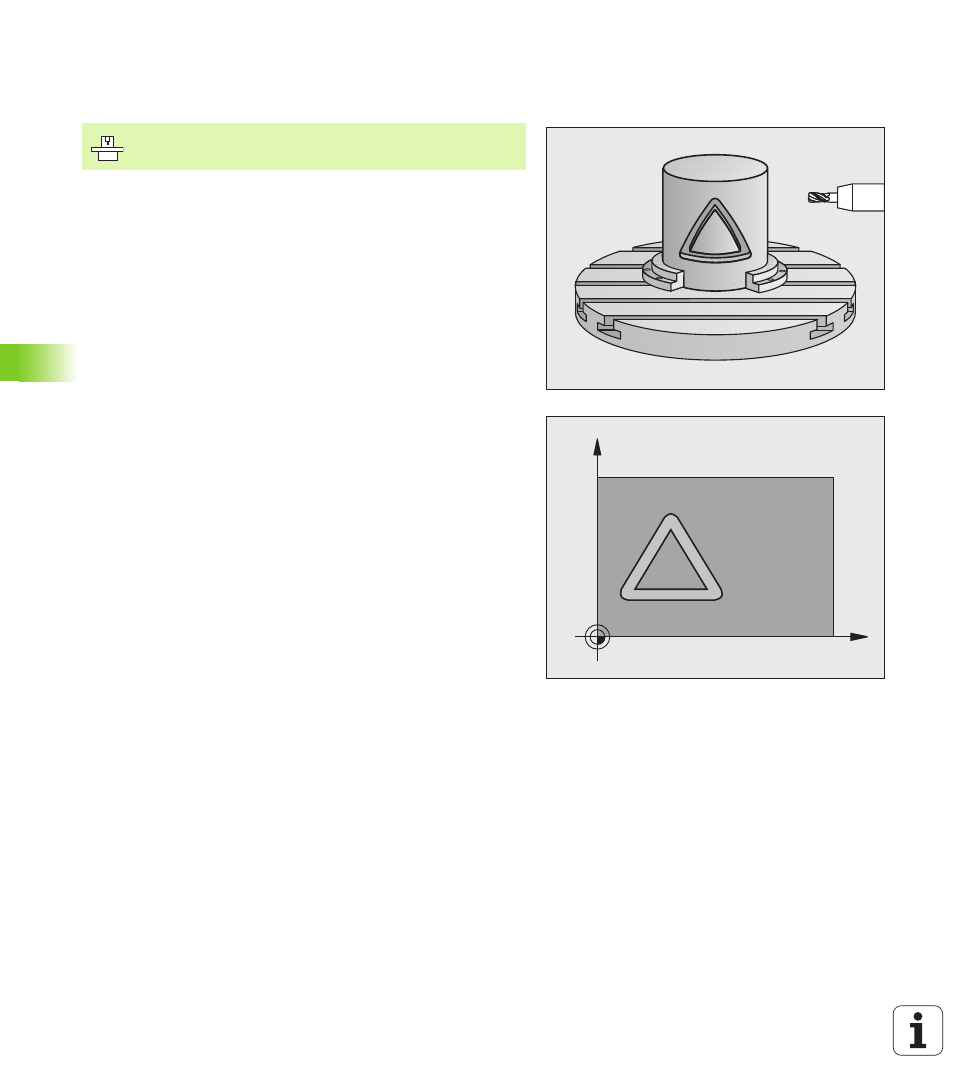

С помощью этого цикла можно определённый на образующей
контур перенести на боковую поверхность цилиндра.
Использовать цикл 28, если следует фрезеровать ведущие
канавки на цилиндре.
Контур описывается в подпрограмме, определённой с помощью
цикла 14 (КОНТУР).
Подпрограмма содержит координаты на оси наклона (нпр. C-ось)
и оси, лежащей к ней паралелльно (нпр. оси шпинделя). В
качестве функции траектории стоят в распоряжении L, CHF, CR,
RND, APPR (кроме APPR LCT) и DEP
Данные на оси наклона можете вводить на выбор в градусах или
в мм (дюймах) (определить при дефиниции цикла).
1 УЧПУ позиционирует инструмент над пунктом врезания; при
этом учитывается припуск на чистовую обработку со стороны
2 На первой глубине врезания инструмент фрезерует вдоль
программированного контура с рабочей подачей Q12
3 В конце контура УЧПУ перемещает инструмент на безопасное
расстояние и обратно в точку врезания;
4 Эти шаги 1 до 3 повторяются, до достижения
программированной глубины фрезерования Q1
5 Затем инструмент перемещается на безопасное расстояние
C
Z
Станок и УЧПУ должны быть подготовлены
производителем станков.
