HEIDENHAIN iTNC 530
187
4.15
Ре
ж
и
м
рабо
ты
с
пал
етами
с
сориентиров
анной
на
инстр
умент
обрабо
тк
ой

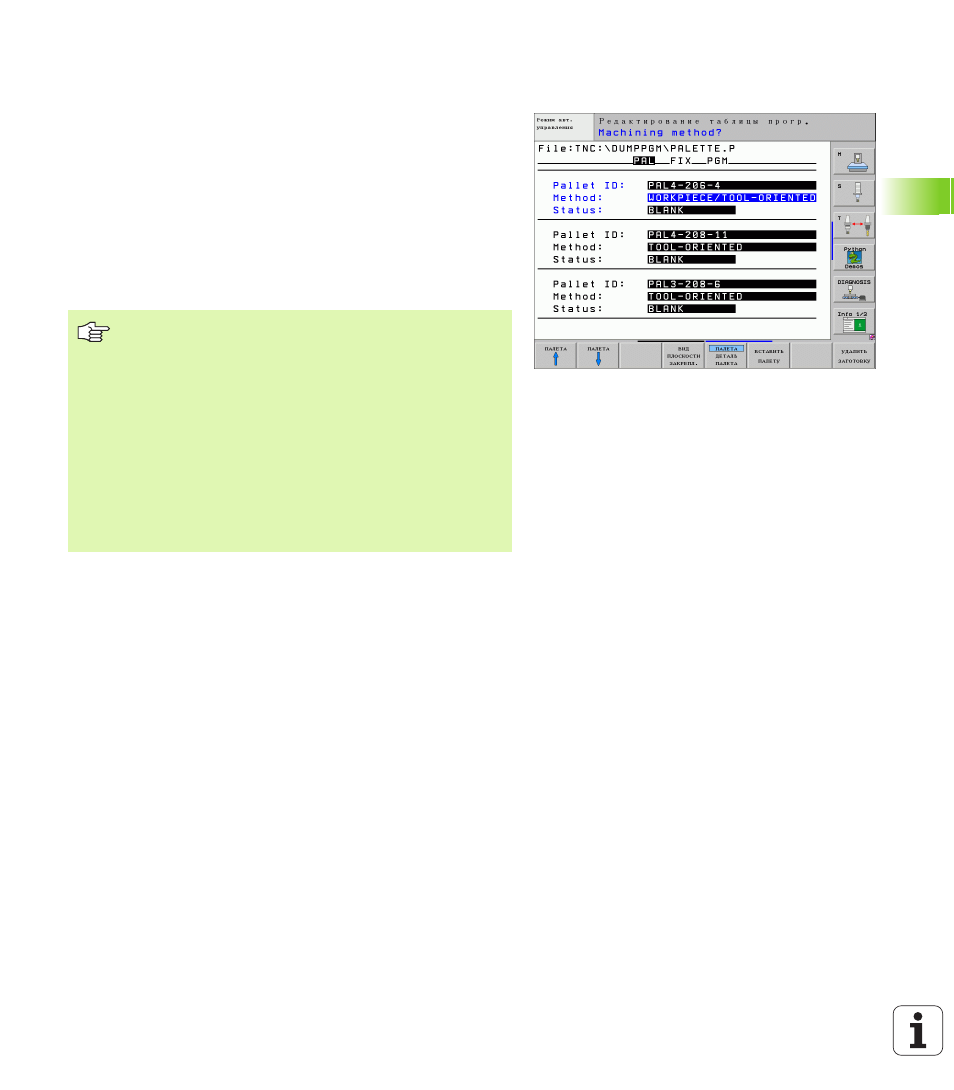

Приготовить файл палет с формуляром
ввода
Режим работы с палетами, с сориентированой на инструмент или
на загатовку обработкой разделяется на три уровня:
Уровень палет PAL
Уровень закрепления FIX
Уровень загатовки PGM
На каждом уровне возможно смена на подробный вид. В случае
нормального вида можете определить метод обработки и статус
для палет, закрепления и загатовки. Если Вы редактируете
имеющиеся файл палет, то указываются актуальные занесения.
Используйте подробный вид для приготовления файла палет.
Разные уровни в формуляре ввода достигается с
соответственными Softkeys. В строке статуса формуляра ввода
подсвечивается всегда актуальный уровень. Если переходите с
помощью клавиши для распределения экрана к изображению
таблицы, то курсор стоит на том же самом уровне как при
изображении формуляра.
Наладите файл палет соответственно конфигурации
станка. Если у Вас только одно приспособление
зажима с несколькими загатовками, достаточно
определить зажим FIX с загатовками PGM. Если
палета содержит несколько приспособлений зажима
или приспособление обрабатывается из нескольких
сторон, Вы должны определить палету PAL с
соответственными плоскостьями зажима FIX.
Вы можете переключать между видом на таблицу и
видом на формуляр с помощью клавиши для
распределения экрана.
Графического вспомогания для ввода формуляра ещё
нет в распоряжении.
