HEIDENHAIN iTNC 530 317
7.4
Д
о
по
лнительные
ф
у
нкции
для
пов
едения
на
ко
н
тур
е
Предварительная обработка кадров с
коррекцией на радиус (LOOK AHEAD): M120
Стандартное поведение
Если радиус инструмента является больше ступени контура, по
которой следует перемещаться с коррекцией на радиус, то УЧПУ
прерывает отработку программы и показывает сообщение об
ошибках. M97 (смотри „Обработка небольших ступеней контура:
M97” на странице 312) подавляет сообщения об ошибках, но
ведет к маркировке выхода из материала и смещает
дополнительно положение угла.
В случае возникновения отметок на поверхности детали УЧПУ
повреждает иногд контур.
Поведение с M120
УЧПУ проверяет корригированный контур относительно отметок и
перерезания и рассчитывает траекторию инструмента, начиная с
актуального кадра. Места, в которых инструмент повреждал бы

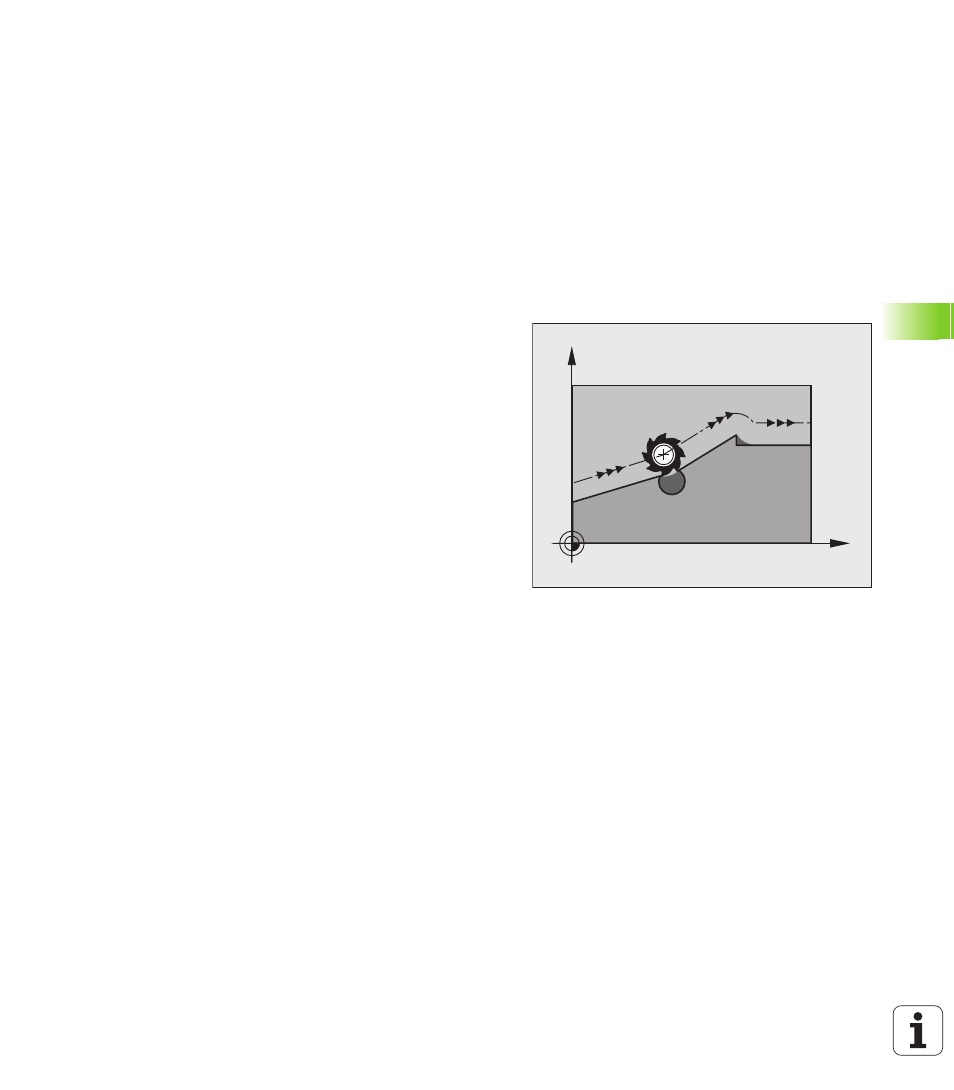

контур остаются необработанными (смотри рисунок
изображённый в тёмных оттенках). Можно применять M120 также,
для того чтобы дополнить данные оцифровывания или данные,
составляемые на внешней системе программирования,
значением коррекции на радиус. Таким образом отклонения от
теоретического радиуса инструмента становятся
компенсируемыми.
Количество кадров (максимально 99), предварительно
обрабатываемых УЧПУ, определяется с помощью LA (англ. Look
Ahead: смотри вперёд) после M120. Чем больше количество
кадров для предварительной обработки в УЧПУ, тем медленее
осуществляется обработка кадров.
Ввод
Если в кадре позиционирования вводится M120, то УЧПУ
продолжает диалог для этого кадра и запрашивает количество
кадров для предварительной обработки LA.
Действие
M120 должно стоять в ЧУ-кадре, содержащем также коррекцию на
радиус RL или RR. M120 действует с этого кадра до момента
„ отмены коррекции на радиус с R0
„ M120 LA0 программировать
„ M120 программировать без LA
„ с PGM CALL вызвать другую программу
„ с помощью цикла 19 или функции PLANE наклонить плоскость
обработки
M120 задействует в начале кадра.
X
Y
