6.6 Движение по траектории –
Программирование
разнообразных контуров FK
Основы
Чертежа загатовок, не содержащие требуемых ЧУ размеров,
имеют часто данные о координатах, которых не можно ввести с
помощью серых клавиш диалога. И так могут нпр.
известные координаты лежать на элементе контура или близко
него,
координаты относятся к другому элементу контура или
данные о направлении и данные прохода контура быть
известными.
Такие данные программируются непосредственно с помощью
программирование свободного контура FК. УЧПУ рассчитывает
контур на основании известных данных и поддерживает диалог
программирования с помощью интерактивной СК-графики.

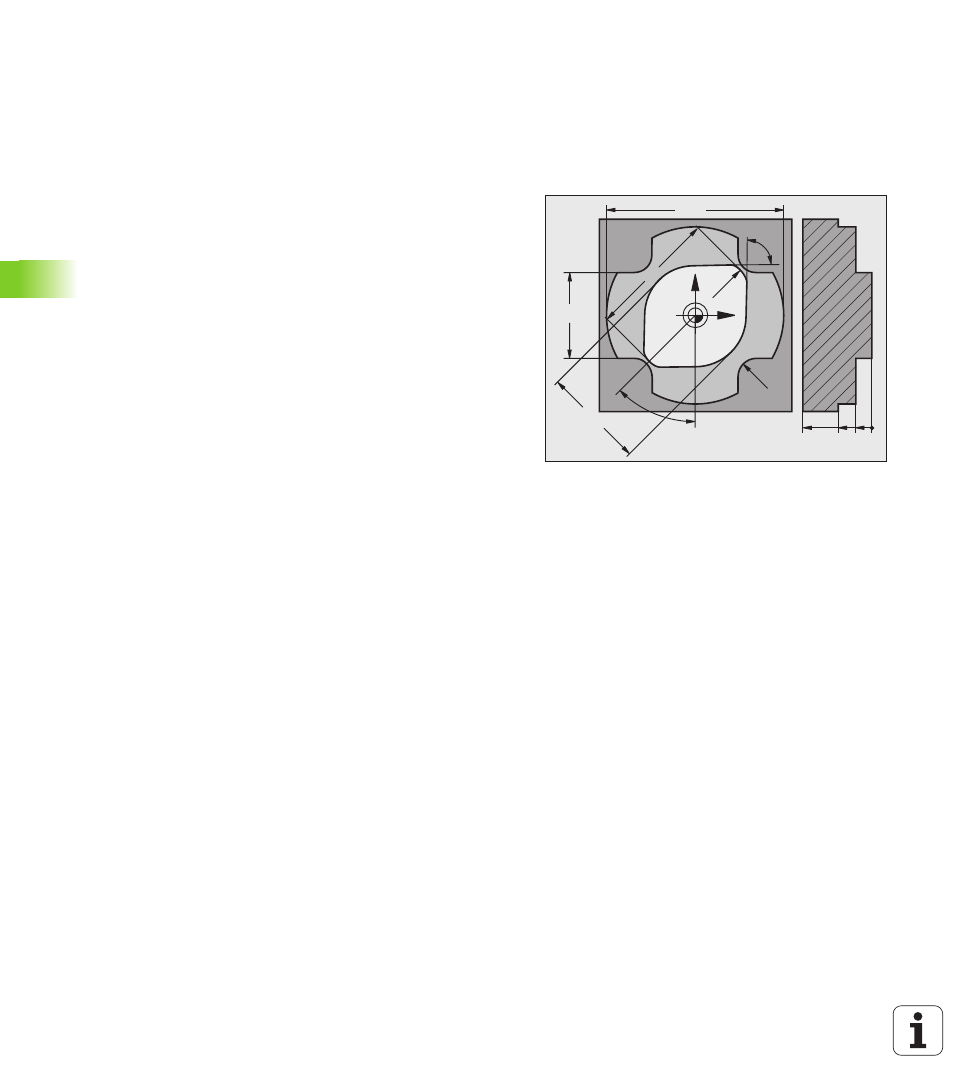

Картина справа вверху показывает проставление размеров,
самых простых для ввода путем FK-программирования.
Y
X
0
5
10
20
88.15°
¬36
45°
¬21
18
R4
28
R2.5
