8.3
Определ
ение
обра
зц
а
P
A
TTERN DEF

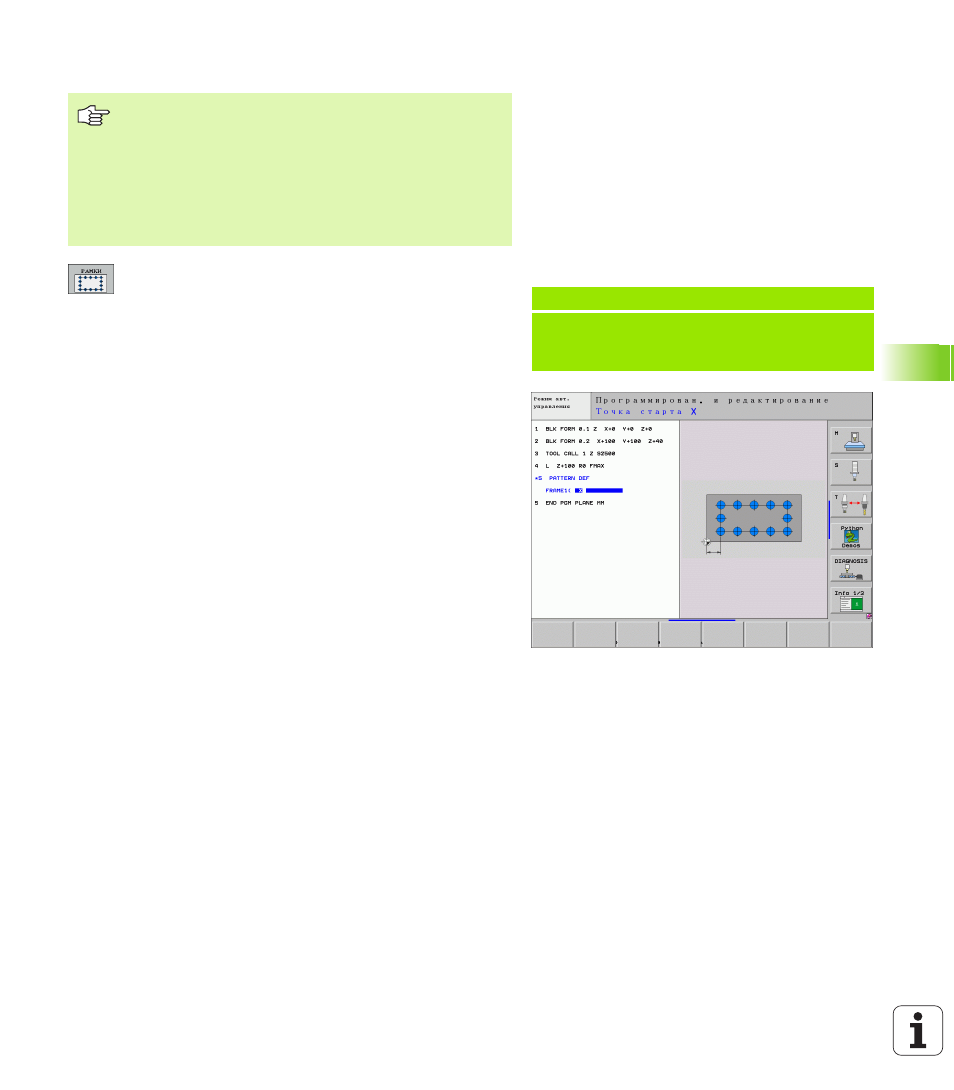

Дефинирование отдельной рамки
Точка старта X (абсолютная): координата точки
старта рамки на оси X
Точка старта Y (абсолютная): координата точки
старта рамки на оси Y
Расстояние позиций обработки X
(инкрементное): расстояние между позициями
обработки в направлении X. Вводимое
положительное или отрицательное значение
Расстояние позиций обработки Y
(инкрементное): расстояние между позициями
обработки в направлении Y. Вводимое
положительное или отрицательное значение
Количество столбцов: общее количество
столбцов образца
Количество строк: общее количество строк
образца
Поворот всего образца (aбсолютный): угол
поворота, на который поворочивается целый
образец вокруг записанной точки старта. Опорная
ось: главная ось активной плоскости обработки
(нпр. X для оси инструмента Z). Вводимое
положительное или отрицательное значение
Поворот главная ось: угол поворота, на который
смещается исключительно главная ось плоскости
обработки относительно записанной точки старта.
Вводимое положительное или отрицательное
значение.
Поворот вспомогательная ось: угол поворота,
на который смещается исключительно
вспомогательная ось плоскости обработки
относительно записанной точки старта. Вводимое
положительное или отрицательное значение.
Координата поверхности заготовки
(абсолютная): ввести координату Z, на которой
должна начинаться обработка
Если определяется поверхность заготовки в Z не
равна 0, тогда это значение действует дополнительно
до поверхности заготовки Q203, определенной в цикле
обработки.
Параметры угол поворота главная ось и угол
поворота вспомогательная ось действуют
аддитивно остносительно выполненного раньше
поворота целового образца.
Пример: ЧУ-кадры
10 L Z+100 R0 FMAX
11 PATTERN DEF
FRAME1 (X+25 Y+33,5 DX+8 DY+10 NUMX5
NUMY4 ROT+0 ROTX+0 ROTY+0 Z+0)
