4 Программирование: основы, управление файлами, подсказки к программированию
4.4
Открытие
и
вв
о
д
программ

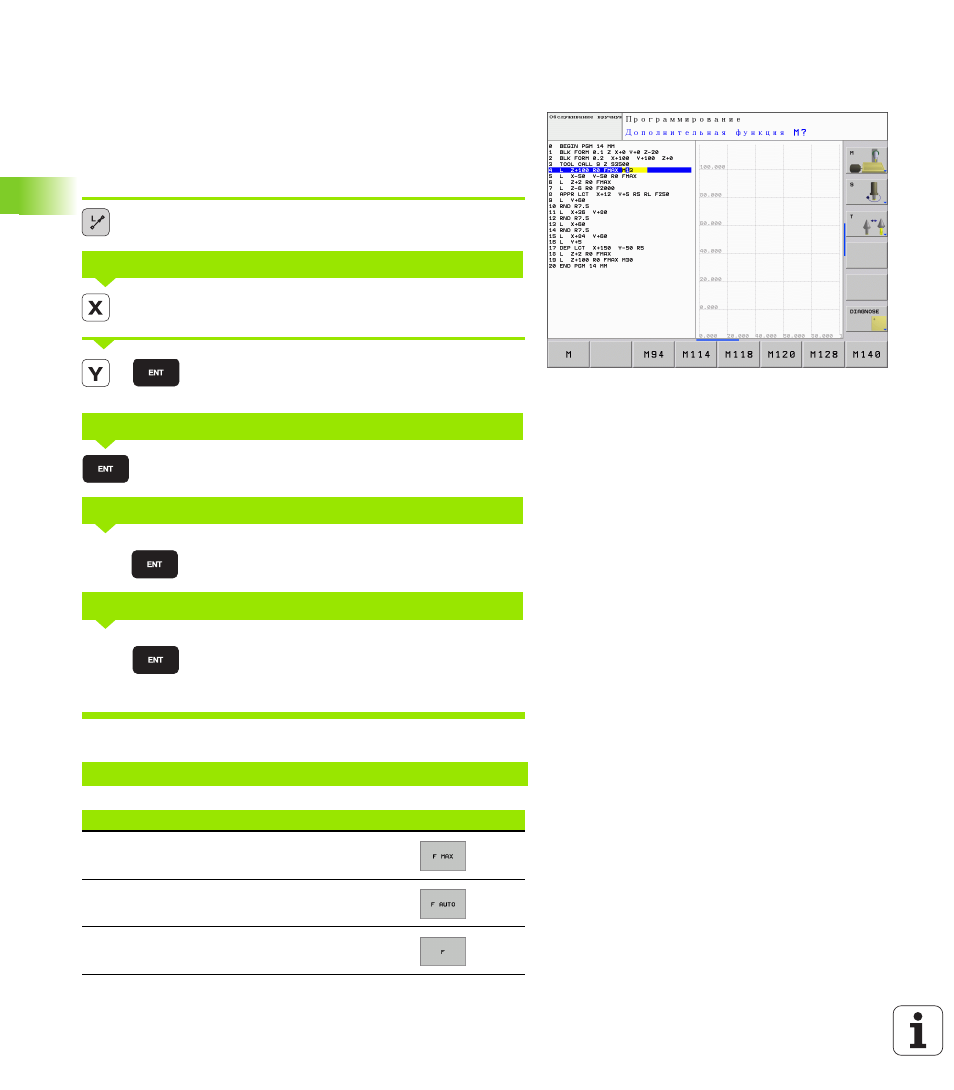

Программирование движений инструмента в
диалоге открытым текстом
Чтобы программировать кадр, следует нажать диалоговую
клавишу. В верхней строке экрана УЧПУ запрашивает все
необходимые данные.
Пример диалога
Открыть диалог
Ввести конечную координату для оси X
Ввести конечную координату для оси Y, с
помощью клавиши ENT к следующему вопросу
“Без коррекции радиуса” ввести, клавиша ENT к
следующему вопросу
Подача для этого движения по контуру 100 mm/
мин, клавиша ENT к следующему вопросу
Включить дополнительную функцию M3
“шпиндель включить”, клавиша ENT закончивает в
УЧПУ этот диалог
Окно программы показывает строку:
КООРДИНАТЫ ?
КОРРЕКЦИЯ НА РАДИУС: RL/RR/БЕЗ КОРРЕКЦИИ:?
ПОДАЧА F=? / F MAX = ENT
ДОПОЛНИТЕЛЬНАЯ ФУНКЦИЯ M ?
3 L X+10 Y+5 R0 F100 M3
Функции для определения подачи
Softkey
Перемещение с ускоренной подачей
Переместить с автоматически расчитанной
подачей из TOOL CALL-кадра
Перемещение с программированной подачей
(единица мм/мин)
10
20
100
3
