Страница 243: Ое безопасное расстояние
HEIDENHAIN TNC 320
243
8.3
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
, ст
оек
и
па
зо
в

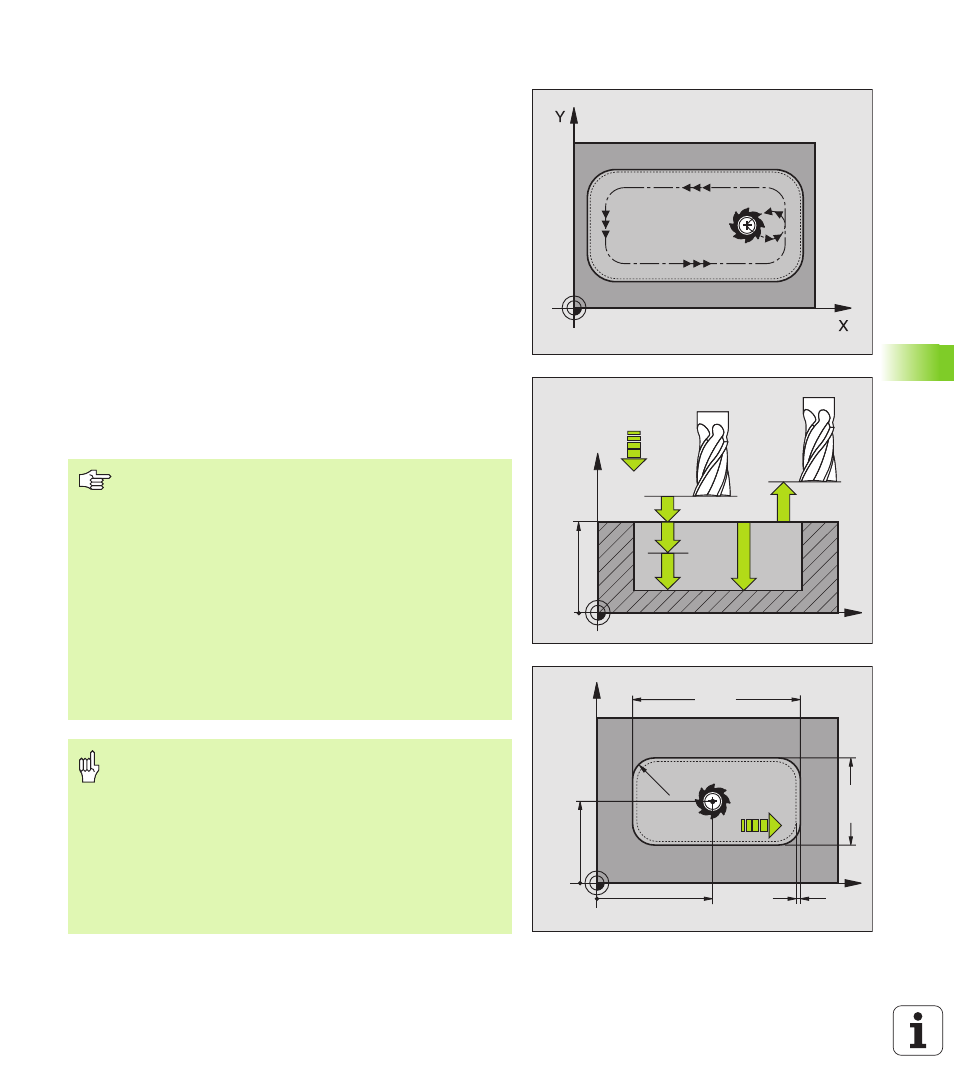

ЧИСТОВАЯ ОБРАБОТКА КАРМАНА (цикл 212)
1 УЧПУ перемещает инструмент автоматически на оси
шпинделя на безопасное расстояние или – если введено – на
2-ое безопасное расстояние и затем в центр кармана
2 Из центра кармана инструмент перемещается на плоскости
обработки в точку старта обработки. УЧПУ учитывает для
расчётов точки старта припуск и радиус инструмента. В
данном случае УЧПУ врезает в центр кармана
3 Если инструмент находится на 2-ом безопасном расстоянии,
УЧПУ перемещается на ускоренной подачи FMAX на
безопасное расстояние и оттуда с подачей врезания на
первую глубину врезания
4 Затем инструмент перемещается тангенциально к готовой
части контура и фрезерует попутно виток
5 Потом инструмент перемещается назад тангенциально от
контура к точке старта на плоскости обработки
6 Эта операция (3 до 5) повторяется, пока будет достигнута
программированная глубина
7 В конце цикла УЧПУ перемещает инструмент на ускоренной
подачи на безопасное расстояние или – если введено – на 2-
ое безопасное расстояние и затем в центр кармана (конечная
позиция = позиция старта)
X
Z
Q200
Q201
Q206
Q202
Q203
Q204
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q220
Обратите внимание перед программированием
УЧПУ предпозиционирует инструмент автоматически
на оси инструмента и на плоскости обработки.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируется
глубина = 0, то УЧПУ не отрабатывает цикла.
Если хотите выполнить чистовую обработку в
сплошном материале, то следует использовать фрезу
с режущим по середине торцовым зубом (ДИН 844) и
ввести небольшое значение подачи врезания на
глубину.
Минимальная величина кармана: трёхкратное
значение радиуса инструмента.
С помощью параметра станка displayDepthErr
устанавливается, должно TNC выдавать сообщение
об ошибках при вводе положительной глубины (on)
или нет (off).
Внимание опасность столковения!
Учесть, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции.
Инструмент перемещается на оси инструмента на
ускоренной подачи на безопасное расстояние ниже
поверхности обрабатываемой детали!
