Снятие фаски chf между двумя прямыми, Фаска: chf, Англ.: ch am f er – Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 551-02)
Страница 136: Фаска между двумя прямыми, Длина фаски
136
6 Программирование: программирование контуров
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
уг
о
льные
к
оор
динаты

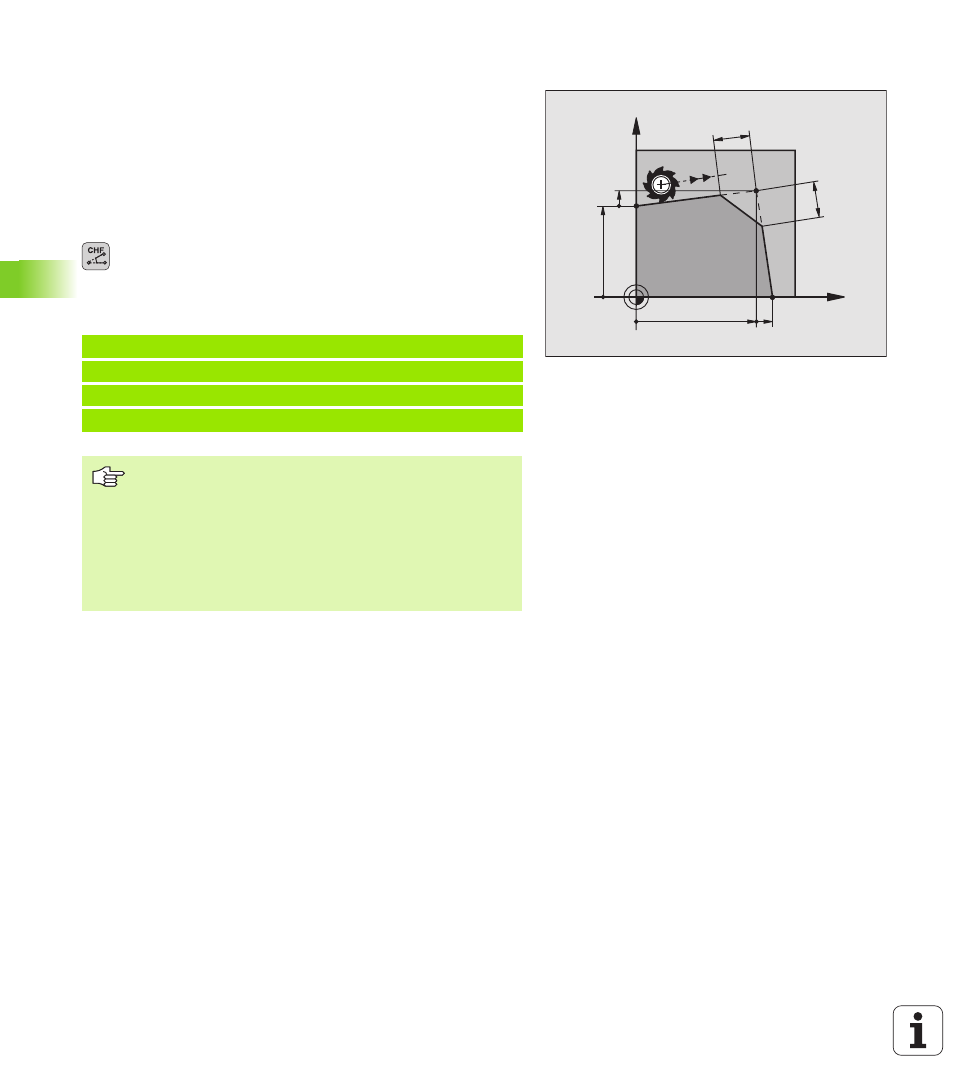

Снятие фаски CHF между двумя прямыми
На углах контура, возникающий из пересечения двух прямых,
можно снять фаску.
В кадрах прямых перед и после CHF-кадра программируется
обе координаты плоскости, на которой выполняется фаска
Коррекция на радиус перед и после CHF-кадра должна
оставаться той же самой
Фаска должна выполняться с помощью актуального
инструмента
Снятие фаски: длина фаски
Если требуется:
Подача F (действует только в кадре CHF)
ЧУ-кадры в качестве примера
7 L X+0 Y+30 RL F300 M3
8 L X+40 IY+5
9 CHF 12 F250
10 L IX+5 Y+0
Не начинать контура с помощью CHF-кадра.
Фаска снимается только на плоскости обработки.
Удаленная при снятии фаски угловая точка не
наезжается.
Программированная в CHF-кадре подача действует
только в этом CHF-кадре. Потом действует снова
подача, программированная перед CHF-кадром.
X
Y
40
12
30
5
12
5
