Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 551-02)
Страница 165
HEIDENHAIN TNC 320
165
6.6
Движ
ение
по
траект
ории
–
Программиров
ание
ра
знообра
зных
ко
нт
уров
FK

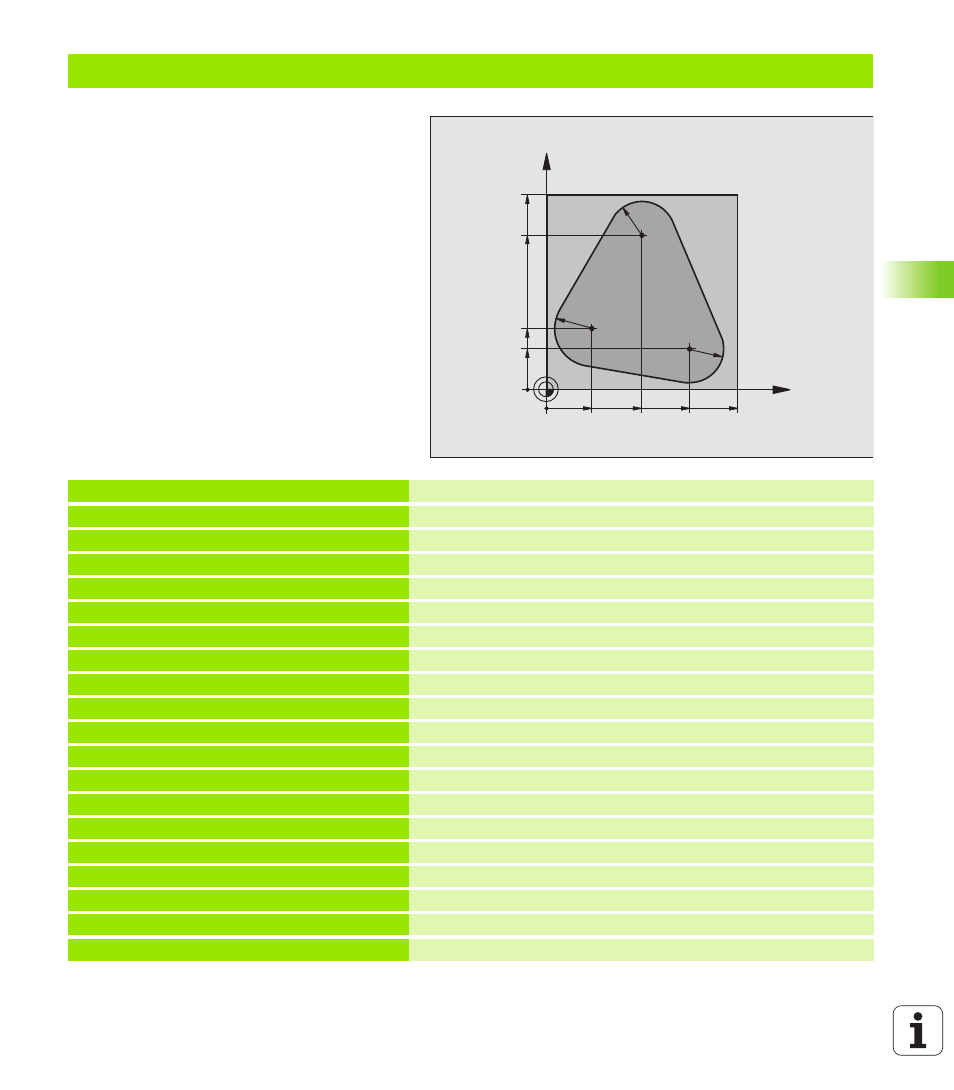

Пример: FK-программирование 1
0 BEGIN PGM FK1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Дефиниция загатовки
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10
Определение инструмента
4 TOOL CALL 1 Z S500
Вызов инструмента
5 L Z+250 R0 FMAX
Отвод инструмента от загатовки
6 L X-20 Y+30 R0 FMAX
Предпозиционирование инструмента
7 L Z-10 R0 F1000 M3
Перемещение на глубину обработки
8 APPR CT X+2 Y+30 CCA90 R+5 RL F250
Подвод к контуру по окружности с тангенциальным примыканием
9 FC DR- R18 CLSD+ CCX+20 CCY+30
FK-фрагмент:
10 FLT
Программировать к каждому элементу контура известные данные
11 FCT DR- R15 CCX+50 CCY+75
12 FLT
13 FCT DR- R15 CCX+75 CCY+20
14 FLT
15 FCT DR- R18 CLSD- CCX+20 CCY+30
16 DEP CT CCA90 R+5 F1000
Отвод от контура по окружности с тангенциальным примыканием
17 L X-30 Y+0 R0 FMAX
18 L Z+250 R0 FMAX M2
Свободный ход инструмента, конец программы
19 END PGM FK1 MM
X
Y
100
100
20
75
30
50
20
75
R15
R18
R15
