8 Программирование: циклы
8.5 SL-
цик
лы
ДАННЫЕ КОНТУРА (цикл 20)
В цикле 20 вводите информацию о обработке для подпрограмм с
подконтурами.
Глубина фрезерования Q1 (инкрементно):
расстояние поверхность заготовки – дно кармана.
Перекрытие траектории коэфицент Q2: Q2 x
радиус инструмента даёт врезание со стороны k.
Припуск на чистовую обработку стороны Q3
(инкрементно): припуск на чистовую обработку на
плоскости обработки.
Припуск на чистовую обработку на глубине Q4
(инкрементно): припуск на чистовую обработку
для глубины.
Координата поверхности заготовки Q5
(абсолютная): абсолютная координата
поверхности заготовки
Безопасное расстояние Q6 (инкрементно):
расстояние между лобовой стороной инструмента
и поверхностью заготовки
Безопасная высота Q7 (абсолютная):
абсолютная высота, на которой не может
произойти столкновение с загатовкой (для
промежуточного позиционирования и возврата в
конце цикла)
Радиус закругления внутри Q8: радиус
закругленя на внутренних “углах”; заданное
значение относится к траектории центра
инструмента
Направление вращения? По часовой стрелке =
-1 Q9: направление обработки для карманов
по часовой стрелке (Q9 = -1 встречная
обработка для карманов и островов)
против часовой стрелки (Q9 = +1 попутная
обработка для карманов и островов)
Пример: ЧУ-кадры
57 CYCL DEF 20 ДАННЫЕ КОНТУРА
Q1=-20
;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q2=1
;ПЕРЕКРЫТИЕ ТРАЕКТОРИИ
Q3=+0.2
;ПРИПУСК СО СТОРОНЫ
Q4=+0.1
;ПРИПУСК НА ГЛУБИНЕ
Q5=+30
;КООРД. ПОВЕРХ.
Q6=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q7=+80
;БЕЗОПАСНАЯ ВЫСОТА
Q8=0.5
;РАДИУС ЗАКРУГЛЕНИЯ
Q9=+1
;НАПРАВЛЕНИЕ ВРАЩЕНИЯ

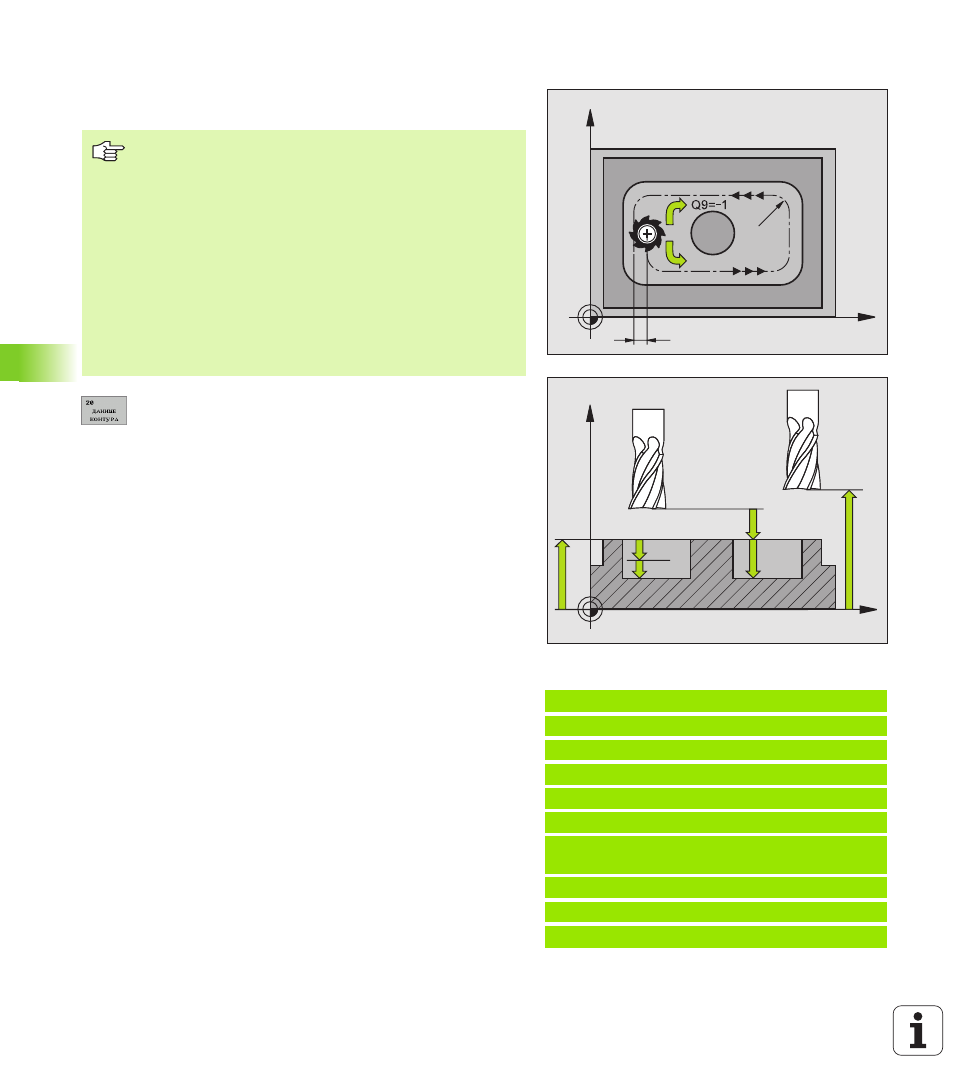

X
Y
k
Q9=+1
Q8
X
Z
Q6
Q7
Q1
Q10
Q5
Обратите внимание перед программированием
Цикл 20 является DEF-активным, что означает, он
действует с его определения в программе обработки.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете
глубину = 0, то УЧПУ выполняет соответственный цикл
на глубине 0.
Указанная в цикле 20 информация о обработке
действует для циклов от 21 до 24.
Если применяете SL-цикли в программах с Q-
параметрами, то Вам нельзя использоать параметров
от Q1 до Q20 в качестве параметров программы.
