13 Циклы измерительного щупа в режимах работы Ручное управление и Эл. маховичок
13.2
К
алибровка
импу
льсной
систе
м
ы
Калибровать рабочий радиус и
компенсировать смещение соосности щупа
Ось импульсного щупа не совпадает как правило совсем точно с
осью шпинделя. Функция калибровки обнаруживает сдвиг между
осью щупа и осью шпинделя и компенсирует его математически.
При калибровке смещения центра УЧПУ поворочивает 3D-щуп на
180°.
Если активирована функция контроля траектории щупа (TRACK),
то TNC так устанавливает измерительный щуп, что ощупывание
осуществляется всегда тем же самым местом на наконечнике.

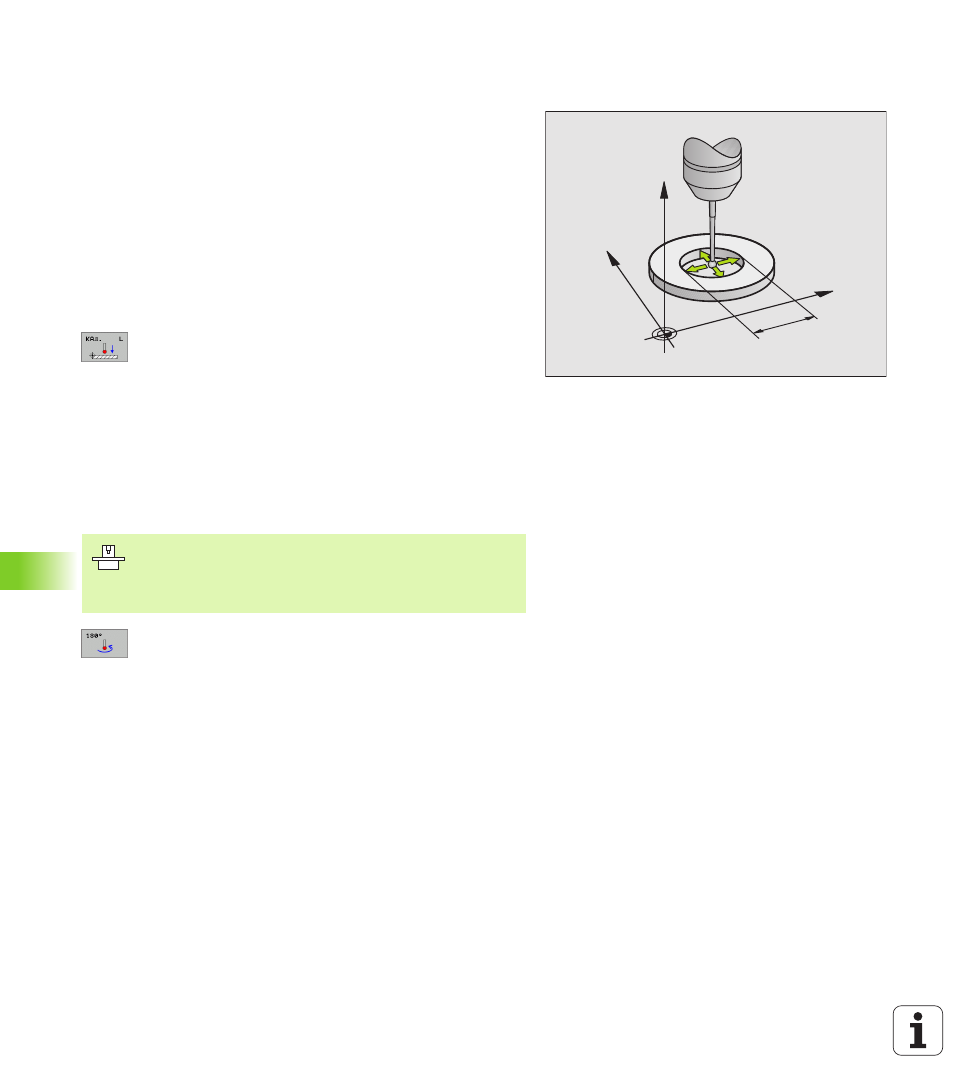

При ручной калибровке следует работать следующим образом:
Позиционировать наконечник щупа в режиме работы Ручное
управление в отверстие регулировочного кольца
Выбрать функцию калибровки для радиуса
наконечника щупа и смещения центра щупа:
softkey KAЛ. R нажать
Записать радиус реглировочного кольца
Ощупывание: нажать 4х внешнюю клавишу
СТАРТ. 3D-щуп выполняет ощупывание в каждом
направлении одной позиции отверстия и
рассчитывает рабочий радиус наконечника щупа
Если хотите сейчас заключить функцию
калибровки, то следует softkey КОНЕЦ нажать
Определение смещения центра наконечника
щупа: softkey 180° нажать. УЧПУ поворочивает
щуп на 180°
Ощупывание: 4х нажать внешнюю клавишу
СТАРТ. 3D-щуп выполняет ощупывание в каждом
направлении одной позиции отверстия и
рассчитывает сдвиг соосности щупа
Y
X
Z
10
Для определения сдвига соосности наконечника щупа,
УЧПУ должно быть подготовлено производителем
станков. Обратите внимание на руководство по
обслуживанию станка!
