13 Циклы измерительного щупа в режимах работы Ручное управление и Эл. маховичок
13.5
Из
мерение
де
тал
ей
с
по
м
о
щью
3D-
щупов

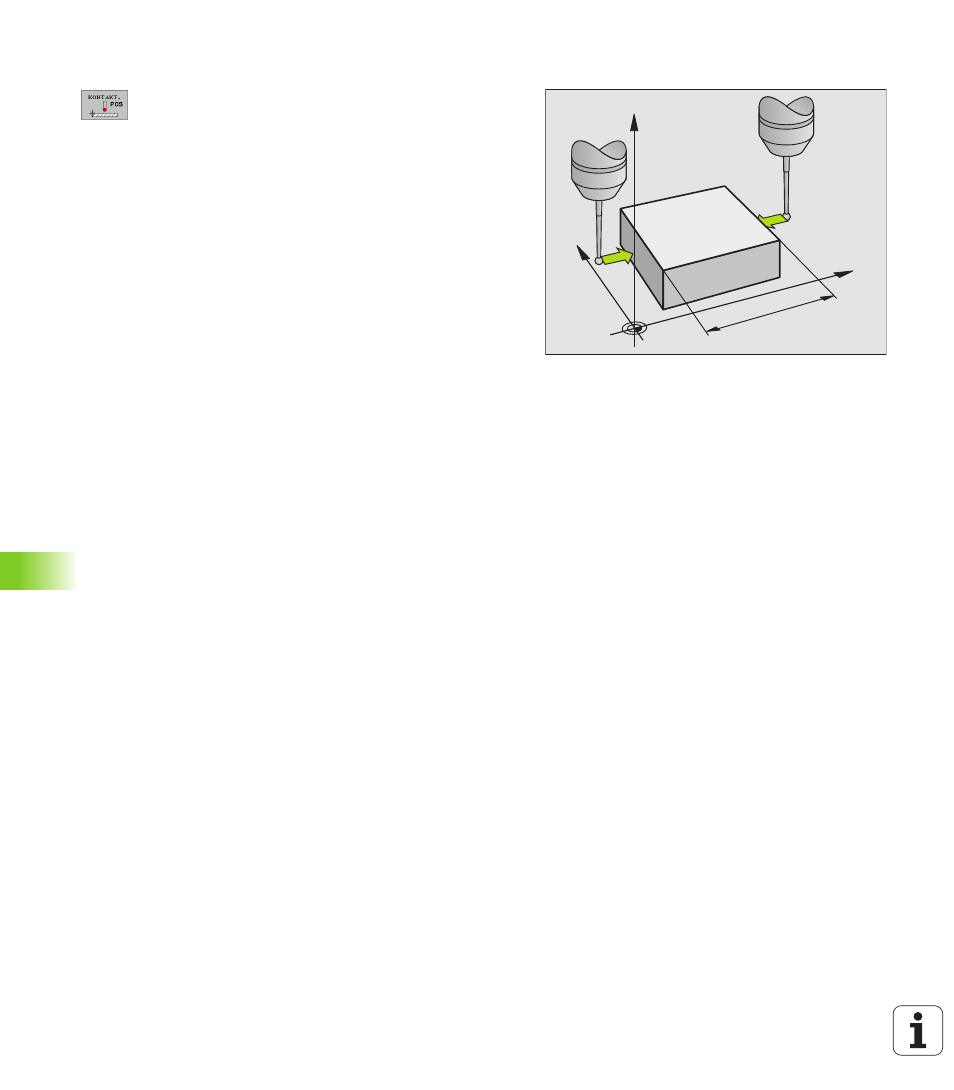

Определение размеров детали
Выбор функции ощупывания: softkey
ОЩУПЫВАНИЕ ПОЗ нажать
Позиционировать щуп вблизи первой точки
ощупывания А
Выбор направления ощупывания с softkey
Ощупывание: нажать внешнюю клавишу СТАРТ
Записать указанное в качестве опорной точки
значение (только, если прежде установленная
опорная точка действительная)
Опорная точка: „0“ ввести
Прервать диалог: клавишу END нажать
Повторный выбор функции ощупывания: softkey
ОЩУПЫВАНИЕ ПОЗ нажать
Позиционировать щуп вблизи второй точки
ощупывания В
Выбор направления ощупывания с помощью
softkey: та же самая ось, но противоположное
направление как при первом ощупывании.
Ощупывание: нажать внешнюю клавишу СТАРТ
В индикации опорная точка расстояние находится между обоими
точками лежит на оси координат.
Устанавить индикацию снова на значения до измерения
длины
Выбор функции ощупывания: softkey ОЩУПЫВАНИЕ ПОЗ
нажать
Первую точку повторно ощупывать
Устанавить опорную точку на записанное значение
Прервать диалог: клавишу END нажать
Измерение угла
С помощью 3D-щупов можно определить угол на плоскости
обработки. Измеряется
угол между опорной осью угла и гранью детали или
угол между двумя гранями
Измеренный угол указывается в качестве значения,
составляющего максимально 90°.
Y
X
Z
A
B
l
