HEIDENHAIN TNC 320
101
5.2
Данные
инстр
умента

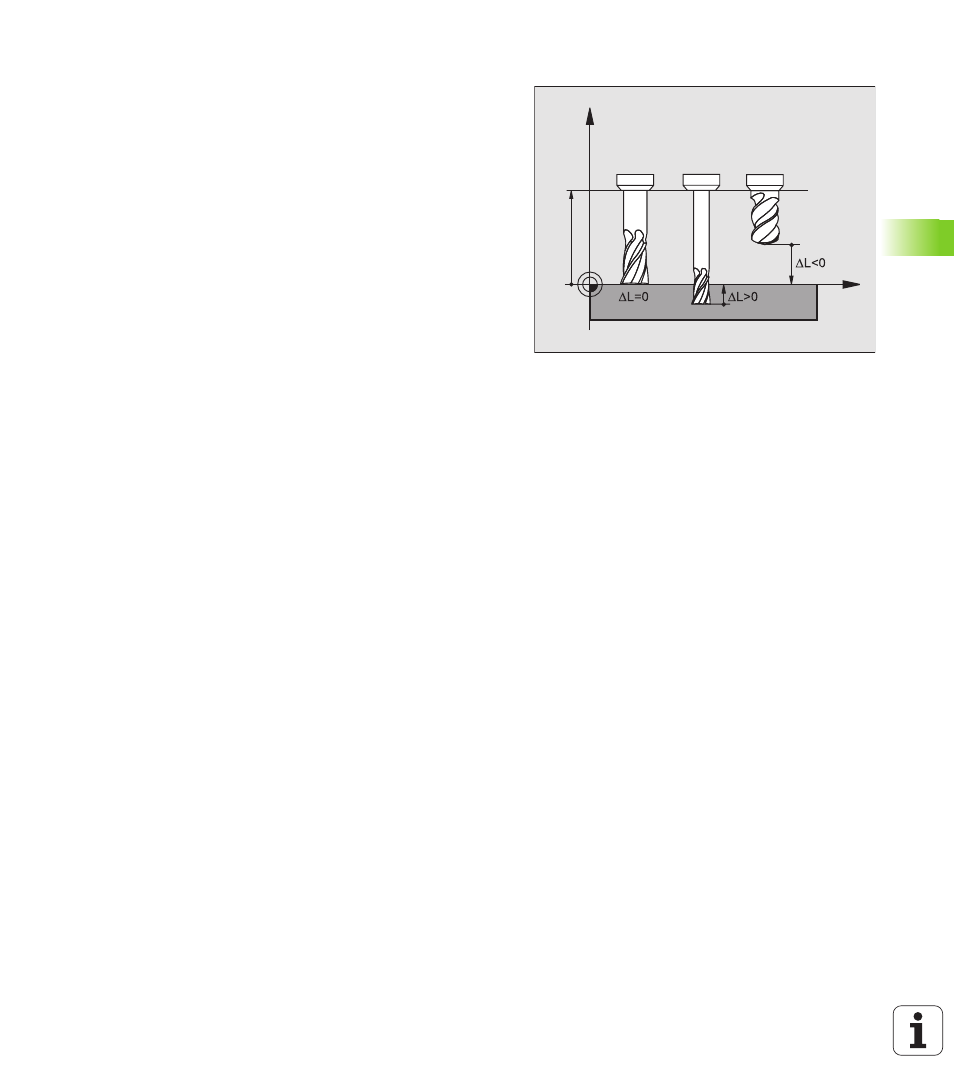

Длина инструмента L
Длину инструмента L можно определять двумя способами:
Разница длины инструмента и длины нулевого инструмента
L0
Знак числа:
Определить длину:
Переместить нулевой инструмент на опорную позицию на оси
инструментов (нпр. поверхность загатовки с Z=0)
Обнулить индикацию оси инструментов (назначение опорной
точки)
Сменить следующий инструмент
Переместить инструмент на ту же опорную позицию как и
нулевой инструмент
Индикация оси инструмента показывает разницу длины
инструмента по сравнении с нулевым инструментом
Записать значение в TOOL DEF-кадре или в таблице
инструментов
Установить длину L с помощью устройства преднастройки
Ввести установлённое значение непосредственно в определение
инструмента TOOL DEF или в таблицу инструментов.
L>L0:
инструмент длиннее чем нулевой инструмент
L<L0:
инструмент короче чем нулевой инструмент
Z
X
L
0
