HEIDENHAIN TNC 320
191
8.1
Ра
б
о
та
с
цик
лами

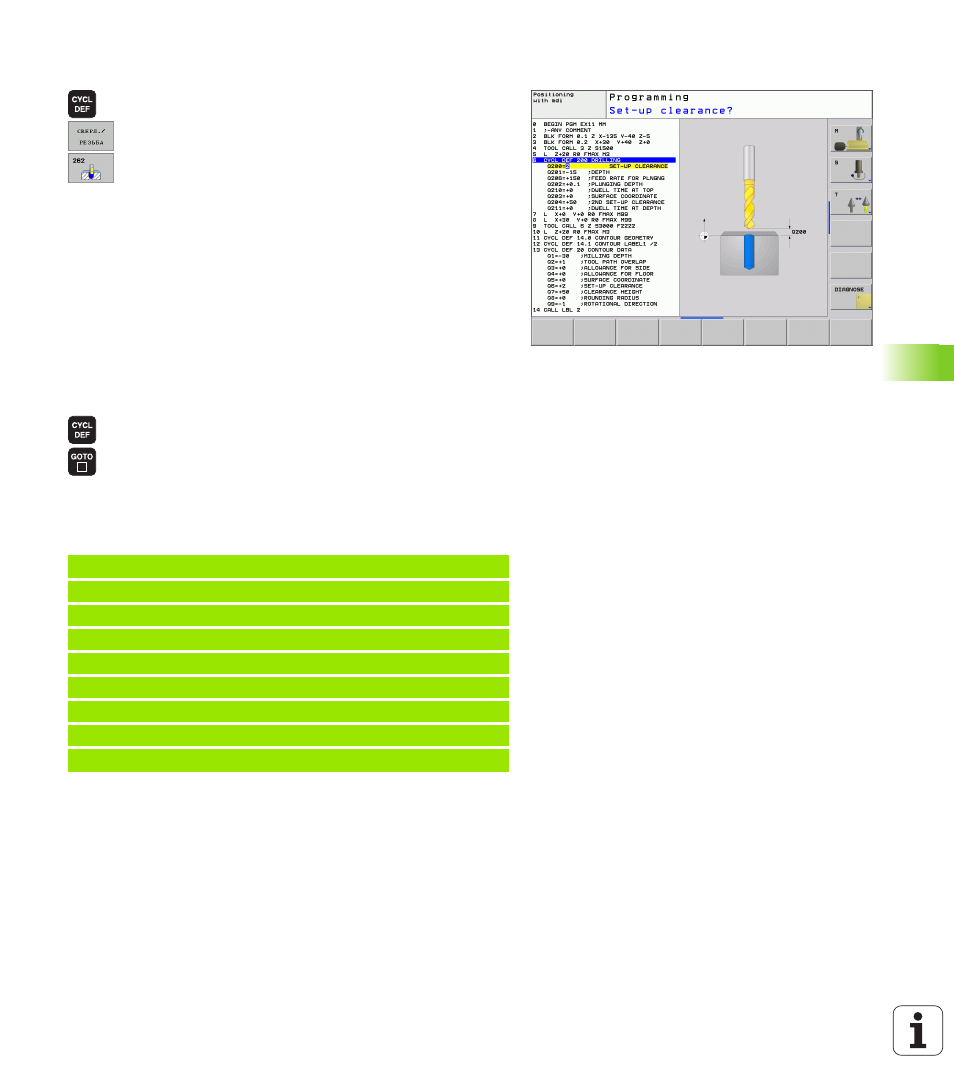

Определение цикла с помощью softkeys
Строка softkey указует разные группы циклов
Выбор цикла, нпр. циклы сверления
Выбор цикла, нпр. ФРЕЗЕРОВАНИЕ РЕЗЬБЫ.
УЧПУ открывает диалог и запрашивает все
вводимые данные. Одновременно УЧПУ
показывает на правой половине дисплея графику,
в которой предусмотренные для ввода параметры
подсвечиваются ярким цветом.
Следует ввести все требуемые УЧПУ параметры и
окончить каждый ввод клавишей ENT .
УЧПУ закончит диалог после ввода всех
необходимых данных
Определение цикла с помощью функции
GOTO
Строка softkey указует разные группы циклов
УЧПУ открывает рабочее окно
Следует ввести номер цикла и подтвердить
клавишей ENT. УЧПУ открывает диалог цикла как
это выше описано
ЧУ-кадры в качестве примера
7 CYCL DEF 200 СВЕРЛЕНИЕ
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=3
;ГЛУБИНА
Q206=150 ;ПОДАЧА ВРЕЗАНИЯ
Q202=5
;ГЛУБИНА ВРЕЗАНИЯ
Q210=0
;ВЫДЕРЖКА ВРЕМЕНИ ВВЕРХУ
Q203=+0
;КООРД. ПОВЕРХ.
Q204=50
;2-ОЕ БЕЗОПАСНОЕ РАССТОЯНИЕ
Q211=0.25 ;ВЫДЕРЖКА ВРЕМЕНИ ВНИЗУ
