Инструкция по эксплуатации HEIDENHAIN TNC 320 (340 551-02)
Страница 257
HEIDENHAIN TNC 320
257
8.3
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
, ст
оек
и
па
зо
в

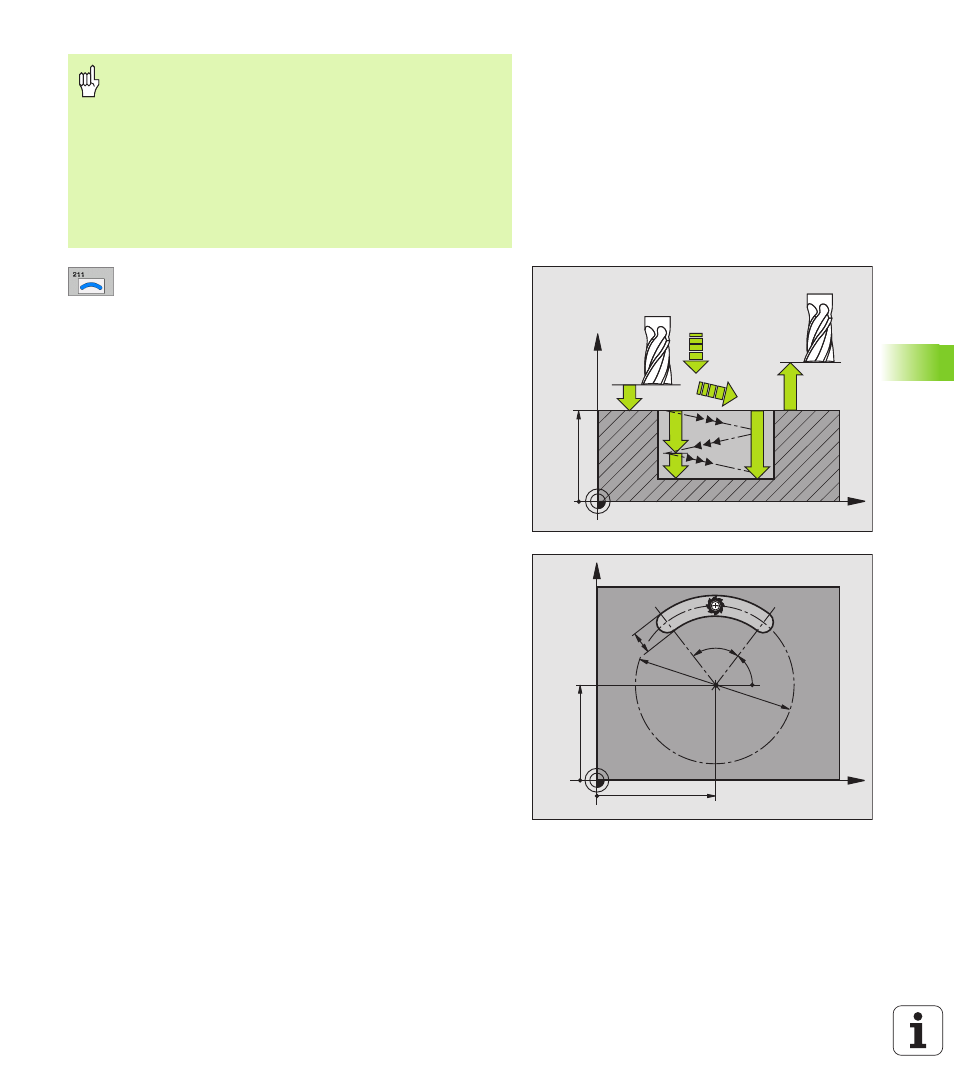

Безопасное расстояние Q200 (инкрементно):
расстояние вершина инструмента – поверхность
заготовки
Глубина Q201 (инкрементно): расстояние
поверхность заготовки – дно паза
Подача фрезерования Q207: скорость
перемещения инструмента при фрезеровании в
мм/мин
Глубина врезания Q202 (инкрементно): размер,
на который инструмент врезается полностью
маятниковым движением на оси шпинделя.
Обьём обработки (0/1/2) Q215: определить обьём
обработки:
0: черновая и чистовая обработка
1: только черновая обработка
2: только чистовая обработка
Коорд. поверхности заготовки Q203
(абсолютная): координата поверхности заготовки
2-ое безопасное расстояние Q204
(инкрементно):
Z-координата, на которой не может произойти
столкновение инструмента с заготовкой
(зажимным приспособлением)
Центр 1-ой оси Q216 (абсолютный): центр паза на
главной оси плоскости обработки
Центр 2-ой оси Q217 (абсолютный): центр паза на
вспомогательной оси плоскости обработки
Диаметр делительной окружности Q244: ввести
диаметр делительной окружности
2-ая длина стороны Q219: ввести ширину паза;
если вводится ширина паза равна диаметру
инструмента, то УЧПУ выполняет только
черновую обработку (фрезерование продольного
паза)
Угол старта Q245 (абсолютный): ввести полярный
угол точки старта
С помощью параметра станка displayDepthErr
устанавливается, должно TNC выдавать сообщение
об ошибках при вводе положительной глубины (on)
или нет (off).
Внимание опасность столковения!
Учесть, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции.
Инструмент перемещается на оси инструмента на
ускоренной подачи на безопасное расстояние ниже
поверхности обрабатываемой детали!
X
Z
Q200
Q207
Q202
Q203
Q204
Q201
X
Y
Q217
Q216
Q248
Q245
Q219
Q244
