HEIDENHAIN TNC 320
247
8.3
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
, ст
оек
и
па
зо
в
КРУГЛЫЙ КАРМАН (цикл 5)
Циклы 1, 2, 3, 4, 5, 17, 18 находятся в группе циклов Спецциклы.
Выбрать здесь, на второй строке softkey, программируемую
клавишу OLD CYCLS.
1 Инструмент врезается в положении старта (центр кармана) в
обрабатываемую деталь и перемещается на глубину врезания

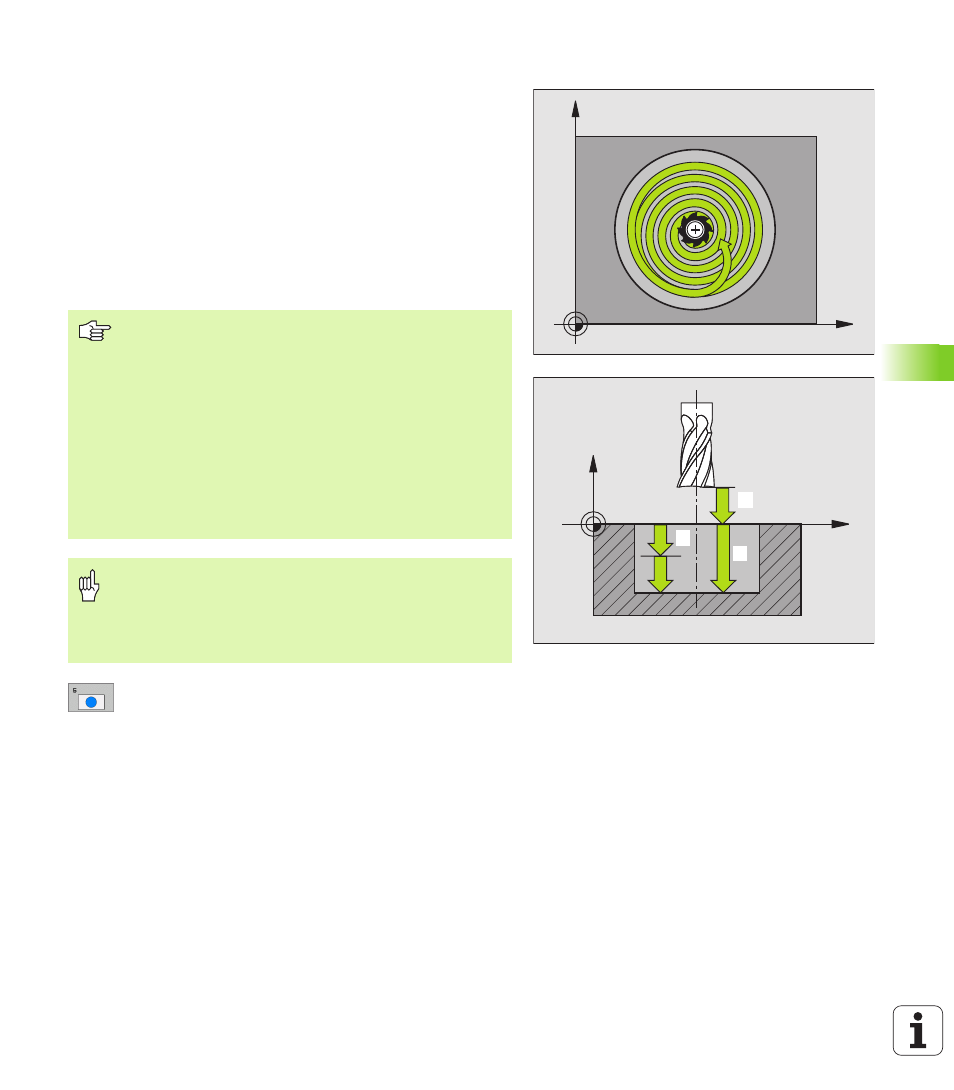

2 Затем инструмент передвигатеся с подачей F по указанной на
рисунке справа спиральную траекторию, до подвода со
стороны k, смотри “ФРЕЗЕРОВАНИЕ КАРМАНОВ (цикл 4)”,
3 Эта операция повторяется, пока будет достигнута глубина
4 На конец УЧПУ отводит инструмент обратно на позицию
старта
Безопасное расстояние
1
(инкрементно):
расстояние вершина инструмента (позиция
старта)– поверхность заготовки
Глубина фрезерования
2
: расстояние
поверхность заготовки – дно кармана
Глубина врезания
3
(инкрементно): размер, на
который каждый раз врезается инструмент. УЧПУ
перемещаестя одним рабочим ходом на глубину
если:
глубина врезания и глубина равны друг другу
глубина врезания больше глубины
X
Y
X
Z
1
1
1
2
1
3
Обратите внимание перед программированием
Использовать фрезу с режущим по середине торцовым
зубом (ДИН 844) или предсверлить в центре кармана.
Предпозиционировать над центром кармана с
коррекцией на радиус R0.
Программировать кадр позиционирования на точку
старта по оси шпинделя (безопасное расстояние над
поверхностью заготовки).
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируется
глубина = 0, то УЧПУ не отрабатывает цикла.
С помощью параметра станка displayDepthErr
устанавливается, должно TNC выдавать сообщение
об ошибках при вводе положительной глубины (on)
или нет (off).
Внимание опасность столковения!
